تفاصيل المنتج:

  • علامة تجارية:الجوتاي
  • رقم سري: جتاك -44
  • بلد المنشأ:الصين
  • شهادة:م / لجنة الاتصالات الفدرالية

شروط الدفع والشحن:

  • عرض أسعار:تفاوض
  • الحد الأدنى للطلب: 1 قطعة
  • متوسط ​​وقت التسليم:طلب عينة 3-4 أيام ، أمر طبيعي 5-10 أيام
  • طريقة الدفع او السداد:TT / ويسترن يونيون ، باي بال
  • حزمة من التفاصيل:1 قطعة لكل صندوق
  • القدرة على العرض:10000 قطعة / شهر
الاتصال بنا

جوتاي AC-44 مع   أربعة   لوحة تحكم شبكة المرحلات

أربعة أبواب للتحكم في الوصول تعمل مع برنامج الوصول إلى بوابة Jutai إلى باب الوصول إلى باب الإدارة. سنعرف وقت الدخول أو   وقت الخروج أي باب. يمكن لبرنامج الوصول إلى البوابة أن يدعم 26000 مستخدم و 100000 حدث ذاكرة. لوحة تحكم في الوصول بأربعة أبواب   لديك 4 قطعة مدخل باب و 4 قطعة باب خروج. من خلال TCP / IP الاتصال بشركتنا. يحتوي برنامج الوصول إلى بوابة Jutai على صفحة تشغيل بسيطة وسهلة التعلم.



ميزة لوحة التحكم في الوصول إلى الباب

بنيت في خادم الويب : خادم ويب مدمج حيث يمكن إجراء تكوين الشبكة مثل عنوان IP وقناع الشبكة الفرعية وعنوان IP للخادم بسهولة ؛ لا حاجة لبرمجة المصنع حيث يمكن ترقية البرامج الثابتة عبر خادم الويب المدمج

أداء Hign : استنادًا إلى أحدث إصدار من HCB (Hybrid Compact Board) ، تعتبر موثوقية عالية ،   جوتاي AC-44 عالية الكفاءة ولوحة تحكم ذكية متعددة التطبيقات متكاملة للغاية تستهدف صناعة التحكم في الوصول المادي. يمكن أن تلبي لوحة التحكم هذه المتطلبات الأكثر تطلبًا في بيئة التحكم في الوصول المادي.

تعشيق الباب : في أربعة أبواب متشابكة داخل لوحة التحكم ، لا داعي   سلك خارجي. يمكن تحقيق تشابك الألواح المتشابكة عن طريق فحص إشارة التشابك القادمة من لوحة التحكم الثانية قبل منح إمكانية الوصول إلى لوحة التحكم المحلية.

معالج شبكة فائق ومدمج   بتقنية التخزين كبير السعة: اعتماد معالج الشبكة الفائق والمدمج   مع تقنية التخزين كبير السعة ، والتي يمكن أن تحقق تبادل بيانات الشبكة الحقيقي.



أربعة مرحلات بوابة ونظام التحكم في الوصول إلى الباب لوحة التحكم في الشبكة المستخدمة في تسليط الضوء على نظام التحكم في الوصول إلى بوابة الحاجز

  • دعم باب واحد / 2 باب / 4 أبواب
  • مستوى الوصول غير المحدود؛
  • دعم وضع موقف السيارات.
  • دعم موقع القارئ الديناميكي ؛
  • متوافق مع تقنيات القارئ المختلفة ؛
  • برنامج Peer To Peer Global Anti-Passback ؛
  • إدخالات رقمية قابلة للتكوين / خاضعة للإشراف (8)
  • التشغيل المستند إلى الحدث (EBT)
  • مستوى الوصول غير المحدود؛
  • على متن الطائرة & المتشابكة عبر المجلس.
  • عد المستخدم (حامل البطاقة / موقف السيارات)
  • معيار التشفير المتقدم (AES)
  • التحكم في إخراج القارئ
  • دعم 26000 مستخدم و 100000 من ذاكرة الأحداث



المواصفات الفنية أربعة مرحلات بوابة ونظام التحكم في الوصول إلى الباب لوحة التحكم في الشبكة المستخدمة في نظام التحكم في الوصول إلى بوابة الحاجز

  • درجة حرارة التشغيل: -20 ° ج إلى 70 ° ج
  • حامل البطاقة: 26000 مستخدم
  • معاملة الحدث: 100000 ؛
  • 4 مجموعات خرج التتابع قفل الباب 7A
  • 4 مجموعات باب الاستشعار
  • 8 مجموعات واجهة Wigand 26/34 ؛
  • 1   مجموعة RS485   واجهه المستخدم
  • منفذ تمديد إنذار إضافي ؛
  • دعم 4 مجموعات من وصلات الإنذار (إنذار الحريق ، إنذار السرقة ، إنذار الغاز ، مستشعر الباب)
  • جهد العمل:   DC9V   إلى 14 فولت ؛
  • تيار العمل:   < 350 مللي أمبير ؛
  • مستوى الوصول: مستوى وصول غير محدود ؛
  • المنطقة الزمنية: 64 مجموعة
  • المدخلات الرقمية / الإشرافية للمستخدم القابل للتكوين (مستشعر الباب / طلب الخروج / مدخل النار / الغرض العام)
  • المخرجات الرقمية:   Max 4Dry Contact Relay ؛
  • منفذ اتصالات الشبكة: RJ-45 التفاوض الذاتي 10 / 100mbps ؛
  • دعم الحماية:   حماية الطاقة /   حماية الطفرة
  • التحكم في LED على متن الطائرة: الطاقة / الاتصالات / LAN / الحدث / الخطأ ؛
  • قاعدة البيانات: Access أو SQL
  • مراقبة فشل التيار المتردد: نعم ؛
  • بطارية احتياطية: نعم ؛



انتباه اتصال الأسلاك

  • جوتاي AC-44 خط طاقة التيار المتردد: يوصى باستخدام السلك 3 * 1.0 مم 2 (أو أعلى) ، لمنع التسرب ، يجب تأريض السلك الأرضي لسلك الطاقة.
  • خط القفل الكهربائي: يجب استخدام سلك 2 * 1.0 مم 2 (أو أعلى) ، يجب ألا يتجاوز الطول الأقصى لخط المسارات 50 مترًا.
  • خط الاتصالات RS485: يوصى باستخدام سلك 3 * 0.5 مم 2 (أو أعلى) ، موصى باستخدام سلك مزدوج مجدول ، يجب ألا يتجاوز الطول الأقصى لخط المسارات 1200 متر ، يرجى إضافة مكررات RS485 لتمديد مسافة الاتصال إذا تجاوزت المسافة .
  • خط اتصالات TCP / IP: يرجى استخدام كابل الإنترنت القياسي ، يجب ألا يتجاوز الطول الأقصى لخط المسارات 100 متر.
  • خط قارئ البطاقة: يوصى باستخدام السلك 8 * 0.5 مم 2 (أو أعلى) ، يجب ألا يتجاوز الطول الأقصى لخط المسارات 80 مترًا.
  • مستشعر الباب أو خط التبديل: يوصى باستخدام سلك 2 * 0.5 مم 2 (أو أعلى) ، يجب ألا يتجاوز الحد الأقصى لطول خط الطرق 100 متر.



أربعة مرحلات بوابة ونظام التحكم في الوصول إلى الباب لوحة تحكم شبكة المستخدمة في نظام التحكم في الوصول إلى بوابة الجدار

جوتاي AC-44



عادة الأسئلة الشائعة إلى   أربعة مرحلات بوابة ونظام التحكم في الوصول إلى الباب لوحة تحكم شبكة المستخدمة في نظام التحكم في الوصول إلى بوابة الجدار

مشترك   الوظائف والحلول

الأعطال الشائعة

التحكم في الوصول / الملحقات

السبب

حلول

لوحة التحكم في الوصول دون ’ ر العمل عند امدادات الطاقة

ضوء الطاقة غير مضيء

“ + ” و “ - ” عكس سلك العرض

قم بتوصيل الخط مرة أخرى

قياس الجهد المنخفض

جهد إمداد الطاقة منخفض

تغيير 12VDC   مزود الطاقة

بالنسبة لاتصال Rs485 بين وحدة المعالجة المركزية ووحدة التحكم ، قم باستخدام ’ ر العمل

ضوء مؤشر الاتصال RX غير ساطع

اختر منفذ COM خاطئ

اختر منفذ COM الصحيح

ضوء مؤشر الاتصال RX غير ساطع

منفذ COM مكسور / أو يحتل

تغيير منفذ COM الآخر

ضوء مؤشر الاتصال RX بشكل طبيعي

Rs485 “ أ ” و ” ب ” عكس الخط

الخط الصحيح (أ - أ - ب - ب)

تعليمات الاتصال RX ضوء وامض

عدد الأجهزة المتصلة بـ Rs485 كبير جدًا.

قلل كمية وحدة التحكم ، أو أضف مكبر إشارة

ضوء مؤشر الاتصال RX يومض ، ليس ساطعًا أو يعمل بشكل طبيعي

واجهة اتصال Rs485 معطلة أو لا تعمل ’ ر مباراة

باستخدام محدد 485 روبية

ضوء مؤشر الاتصال RX بشكل طبيعي أو ضعيف بشكل طبيعي

لا تصل طاقة وحدة التحكم بالسلك الأرضي

قم بتوصيل سلك أرضي

تسرب الكمبيوتر أو تسرب الطاقة

قم بتغيير معدات التسرب وقم بتوصيل سلك أرضي

تداخل كهربائي خارجي عالي الجهد

تخلص من مصادر التداخل وقم بتوصيل السلك الأرضي

لاتصال TCP / TP بين وحدة المعالجة المركزية ووحدة التحكم ، قم باستخدام ’ ر العمل

ضوء مؤشر اتصال منفذ Rj45 (برتقالي) غير ساطع

منفذ الكابل غير صحيح ، سلك الاتصال خاطئ

قم بتغيير سلك الاتصال وتثبيته

منفذ محور خاطئ

قم بتغيير منفذ لوحة وصل آخر ، أو قم بتغيير لوحة الوصل الجديدة

ضوء مؤشر اتصال منفذ Rj45 (برتقالي) ساطع

يحتوي عنوان IP على clash / IP تحتلها معدات أخرى

إعداد عنوان IP لجهاز التحكم في الوصول هو نفسه مع IP لجهاز الكمبيوتر

التحكم في الوصول   IP مختلفة في جزء شبكة واحد

إعداد عنوان IP لجهاز التحكم في الوصول هو نفسه مع IP لجهاز الكمبيوتر

يمكن قراءة البطاقة ’ ر فتح الباب

ضوء مؤشر بطاقة الوصول ، وميض بطاقة القراءة

بطاقة غير صالحة ، بطاقة غير شرعية

الرجاء تسجيل البطاقة

انتهاء الوقت أو ليس في الوقت الصحيح

ضبط الوقت الصحيح للبطاقة

عكس سلك القارئ WG0 و WG1

قم بتوصيل القارئ وسلك التحكم بشكل صحيح

سلك القارئ أطول

تغيير السلك القصير والقارئ الجديد

ضوء مؤشر بطاقة الوصول ، بطاقة القراءة قيد التشغيل بشكل طبيعي

سلك القارئ خاطئ أو القارئ معطل

تحقق من الأسلاك وتغيير القارئ الجديد

ضوء مؤشر بطاقة الوصول مضاء بشكل طبيعي أو يكون ضعيفًا بشكل طبيعي

تدخل دائرة قارئ البطاقة   انه جدي

يرجى استبدال الخط وتجنب مصادر التداخل (مثل الأسلاك والمحركات AC220 وما إلى ذلك)

الضغط على الزر غير صالح

الوصول لم ’ ر استقبال إشارة الزر

عطل في الدائرة

تحقق من الاتصال ، قم بتوصيل السلك بالطريقة الصحيحة.

تلقى Access إشارة الزر

قام الزر بضبط الفاصل الزمني

إعادة تعيين الفاصل الزمني الصالح

وصول الباب   أقفال المكونات الكهربائية ، تعمل الأقفال المغناطيسية بشكل غير طبيعي

يعمل الوصول إلى الباب بشكل طبيعي ، لكن القفل لا يعمل.

منفذ COM للوحة التحكم لم ’ تي توصيل الطاقة + 12

منفذ COM للوحة التحكم ، توصيل الطاقة + 12 ، لا يوجد منفذ يربط القطب الموجب للقفل الكهربائي ، القطب السالب للقفل الكهربائي ، توصيل الطاقة GND

يعمل الوصول إلى الباب بشكل طبيعي ، ولكن القفل   العمل مع العملية المعاكسة

منفذ NC و NO منفذ متصل بشكل خاطئ

منفذ COM للوحة التحكم ، توصيل الطاقة + 12 ، لا يوجد منفذ يربط القطب الموجب للقفل الكهربائي ، القطب السالب للقفل الكهربائي ، توصيل الطاقة GND

يعمل الوصول إلى الباب بشكل طبيعي ، ولكن القفل   عاجز في العمل.

  الجهد منخفض جدًا أو أن خط القفل الكهربائي طويل جدًا

  يجب أن يكون جهد العمل في النطاق بما يتماشى مع متطلبات القفل الكهربائي

وقت فتح القفل الكهربائي قصير جدًا أو طويل جدًا.

وقت تأخير القفل المعدل غير قابل للتطبيق.



اضبط وقت تأخير القفل   مع   برنامج الإدارة.



وصول الباب لديه إنذار موجه ، قفل كهربائي يفتح عادة طوال الوقت.

لديك حريق   إنذار   أو إنذار الدخان.

يرجى التحقق من مصدر التنبيه ، وإلغاء التنبيه.

وصول الباب   أمر طبيعي ، لكن القفل الكهربائي يفتح عادة طوال الوقت.



تم ضبط وصول الباب إلى حالة الفتح بشكل طبيعي.



إغاثة   الحالة المفتوحة عادةً مع   البرنامج ، أو الضغط لفترة طويلة على الزر   لمدة 5 ثوان لإغلاق فتح عادة أو فتح عادة مفتوحة.

خطأ في قفل التحكم الكهربائي

ارتفاع درجة الحرارة أو في كثير من الأحيان حرق قفل التحكم الكهربائي.

تمديد الوقت فتح.

ضبط وقت تأخير فتح قفل التحكم الكهربائي على 0.5 ثانية.

ارتفاع درجة الحرارة أو في كثير من الأحيان حرق قفل التحكم الكهربائي.

تم توصيل الخط بشكل خاطئ.

منفذ COM للوحة التحكم ، توصيل الطاقة + 12 ، لا يوجد منفذ يربط القطب الموجب للقفل الكهربائي ، القطب السالب للقفل الكهربائي ، توصيل الطاقة GND

لوحة التوسعة لجهاز الإنذار غير طبيعي

ضوء لوح التوسيع ليس مضيئًا.



  لوح التحكم   ولوحة تمديد التنبيه متصلة   خطأ

الرجاء توصيل   لوح التحكم   ولوحة تمديد التنبيه بشكل صحيح

لوحة التمديد يمكن ' ر التنبيه

عطل في الدائرة   أو وظيفة التنبيه مغلقة.

تحقق من دائرة الإدخال والإشارة ، وتحقق من وظيفة الإنذار سواء كانت فعالة.

في كثير من الأحيان موجه إنذار   بسهولة



دائرة كهربائية   اتصال خاطئ أو إعدادات المعلمة خاطئة.

افحص خط إدخال الإنذار وتحقق من سبب إنذار خاصية التحكم في نظام الإدارة

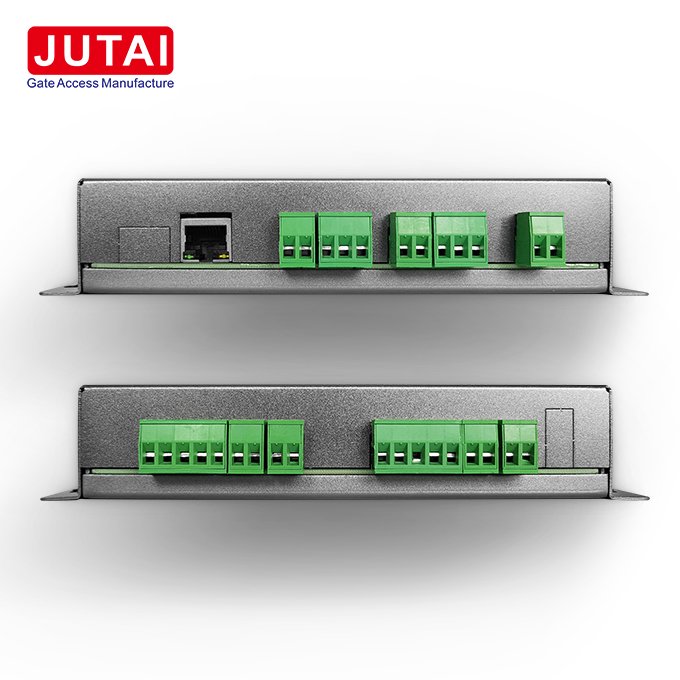

شاشة JUTAI AC-44:

جوتاي AC-44

جوتاي AC-44
