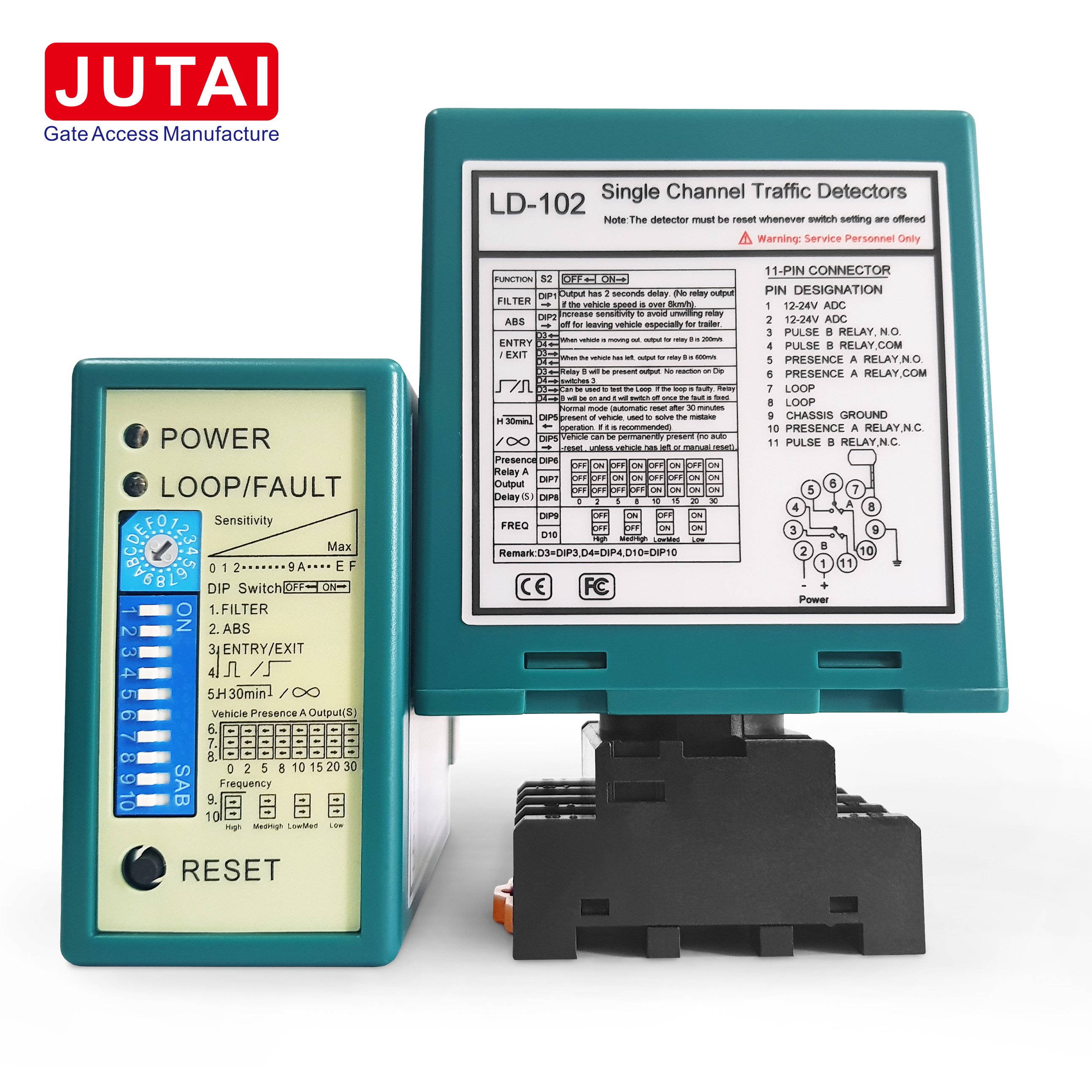

مركبة كاشف حلقة قناة واحدة
مركبة كاشف حلقة قناة واحدة
وصف
أصبحت كاشفات حلقة المركبات في السنوات الأخيرة أداة شهيرة لها تطبيقات لا حصر لها في الشرطة ، مباشرة من عمليات المراقبة إلى مراقبة حركة المرور. أصبحت أتمتة البوابات والأبواب استخدامًا شائعًا لكاشف الحلقة. https://www.youtube.com/watch؟v=ezoajxxbqju
تمكن التكنولوجيا الرقمية لكاشف الحلقة الجهاز من الإحساس بتغيير في حث الحلقة بمجرد اكتشاف أن الكائن المعدني مصنوع من الأسلاك الكهربائية المعزولة (32/020 ؛ 32 حبلا ، قطر 2 مم) ويتم ترتيب شكل مربع أو مستطيل.
مركبة كاشف حلقة قناة واحدة
تتكون الحلقة من عدة حلقات من الأسلاك وينبغي الاعتبار إلى حساسية الحلقة عند التثبيت على أسطح مختلفة. يتيح تحديد الحساسية الصحيحة للحلقة العمل بأقصى قدر من الكشف (16 مستوى عبر TRIMPOT). عند حدوث الكشف ، فإن طاقات الكاشف 2 للإخراج (يمكن لكل منها تكوين بشكل فردي). يمكن تكوين هذا تنشيط التتابع إلى أوضاع مختلفة ، عن طريق تحديد مفتاح DIP المعني.
يتم تزويد كاشف المركبات المحسّن LD-100 أيضًا مع ترحيل صدع متكامل ، والذي سيوفر إخراجًا في حالة حدوث حالة صدع حلقة.
سمات
الجانب المدمج: يجمع الإسكان المدمج والهندسة بشكل جيد بين جميع متطلبات الصناعة فيما يتعلق بالميزات والوظائف ويسمح بدمج هذا الكاشف في أي نظام للكشف عن حركة المرور.
القدرات التشخيصية: إمكانيات التشخيص الشاملة تسمح بتشخيص دقيق لمشاكل الحلقة والتركيب.
وقت التواجد القابل للاختيار: يمكن تحديد إخراج ترحيل التواجد للحد من اكتشاف الإخراج إلى وقت ثابت (الوقت > 30 دقيقة) بينما تظل السيارة على الحلقة.
وقت التواجد الحلقة: يمكن تحديد التداخل بين أجهزة الكشف عن الحلقة المجاورة عن طريق إشارة متكاملة ، والقضاء عليها عن طريق تغيير إعداد التردد.
اثنين من مرحلين إخراج منفصلين:
ترحيل التواجد A هو الناتج الوجود. يمكن تمديدها مقابل 0،2،5،8،10،15،20 أو 30 ثانية ، قابلة للبرمجة مع مفاتيح تراجع خارجية 10 طريقة.
يتابع النبض B ، قابل للبرمجة مع مفاتيح Dip خارج 10 طريقة ، يوفر وجود أو النبض عند الدخول أو النبض عند الخروج أو الإخراج الفاشل.
التطبيقات:
مراقبة حركة مراقبة تطبيق مركبة حساب Toll Systems تحليل حركة المرور التحكم في وقوف السيارات.
مواصفات كاشف الحلقة:
| نطاق الدوران الذاتي | 20-2000 μ ح |
| حساسية | 16 طريقة قابلة للاختيار/أعلى 0.01 ٪ DL/L/أدنى 2.56 ٪ DL/L |
| تكرار | مفتاح مفتاح أربع خطوات يمكن تحديده 20-80 كيلو هرتز |
| متطلبات الطاقة | 110-240VAC (48 إلى 62 هرتز) / 12-24VADC (48 إلى 62 هرتز) |
| درجة الحرارة | -40 ° ج إلى 70 ° c / (-111 ° f to +158 ° f) |
| إخراج الصدع | تومض ببطء: ربما لأن الحلقة عبارة عن ماس قصير أو أن عدد المنعطفات لا يكفي. يومض أسرع: ربما لأن الحلقة مفتوحة أو أن عدد المنعطفات كثيرة جدًا. |
| أوقات الاستجابة | تشغيل 10-90 مللي ثانية / إيقاف تشغيل 10-90 مللي ثانية |
| المؤشرات البصرية | قوة LED-Red / قناة LED-Green |
| إعادة ضبط | إعادة ضبط زر الضغط أمام العلبة |
| تتابع الانتاج | ترحيل التواجد / تتابع الصدع |
| رطوبة | ما يصل إلى 95 ٪ من الرطوبة النسبية دون تكثيف |
تطبيقات كاشف حلقة القناة المفردة:
