Jutai Parking Pluetooth Reader وبطاقة البلوتوث

Jutai Non -Contact Safety Long Range Reader مع علامة Bluetooth لمواقف السيارات

يعتمد قارئ Bluetooth هذا على تقنية Bluetooth الأكثر تقدماً في العالم مجتمعة   ، مع خصائص الإثارة البصرية وتحديد المواقع الدقيقة ، وجهاز قراءة بطاقة التطوير لتطبيق مواقف السيارات فقط.

مبدأ عمل المنتج

تمر السيارة المجهزة بقارئ البطاقة عن بُعد عبر منطقة المسح بالأشعة تحت الحمراء لقارئ البطاقة (عندما تكون زاوية المسح 45 درجة) ، وتتلقى بطاقة المسافة الطويلة للنوم إشارة تنشيط الأشعة تحت الحمراء لقارئ البطاقة وتستيقظ على العمل. يتم استخدام الموجة الكهرومغناطيسية لتردد الراديو لنقل المعلومات إلى قارئ البطاقة ، ويتحقق قارئ البطاقة من المعلومات المستلمة ، ويؤدي فك التشفير والتحقق ، ويتم مطابقة البيانات وتحميلها على الكمبيوتر العلوي.

متطلبات التثبيت

زاوية التثبيت:

كما هو مبين في الشكل. تبلغ الزاوية بين قارئ البطاقة والقطب حوالي 30 درجة ، ويتم إمالة الجزء الأمامي من قارئ البطاقة بحوالي 30 درجة نحو سطح الطريق حيث تدخل السيارة.

متطلبات الأسلاك

الأسلاك بين قارئ البطاقة ووحدة التحكم:

(1)             وحدة تحكم واجهة Wiegand: يتم توصيل قارئ البطاقة ووحدة التحكم بأسلاك 5 نواة بقطر سلك لا يقل عن 0.5 مم 2 وطول أقل من 200 متر ، وملوّتين للطاقة وثلاثة خطوط إشارة Wiegand.

(2)             وحدة تحكم الواجهة 485: يتم توصيل قارئ البطاقة ووحدة التحكم عن طريق كبل زوج ملتوي من ناحية مع قطر سلك لا يقل عن 0.5 مم 2 وطول أقل من 1000 م

(3)             مزود الطاقة: 12 فولت/3A ، استخدم مصدر طاقة خطي عالي الجودة

اختبار مسافة بطاقة التثبيت الحقل

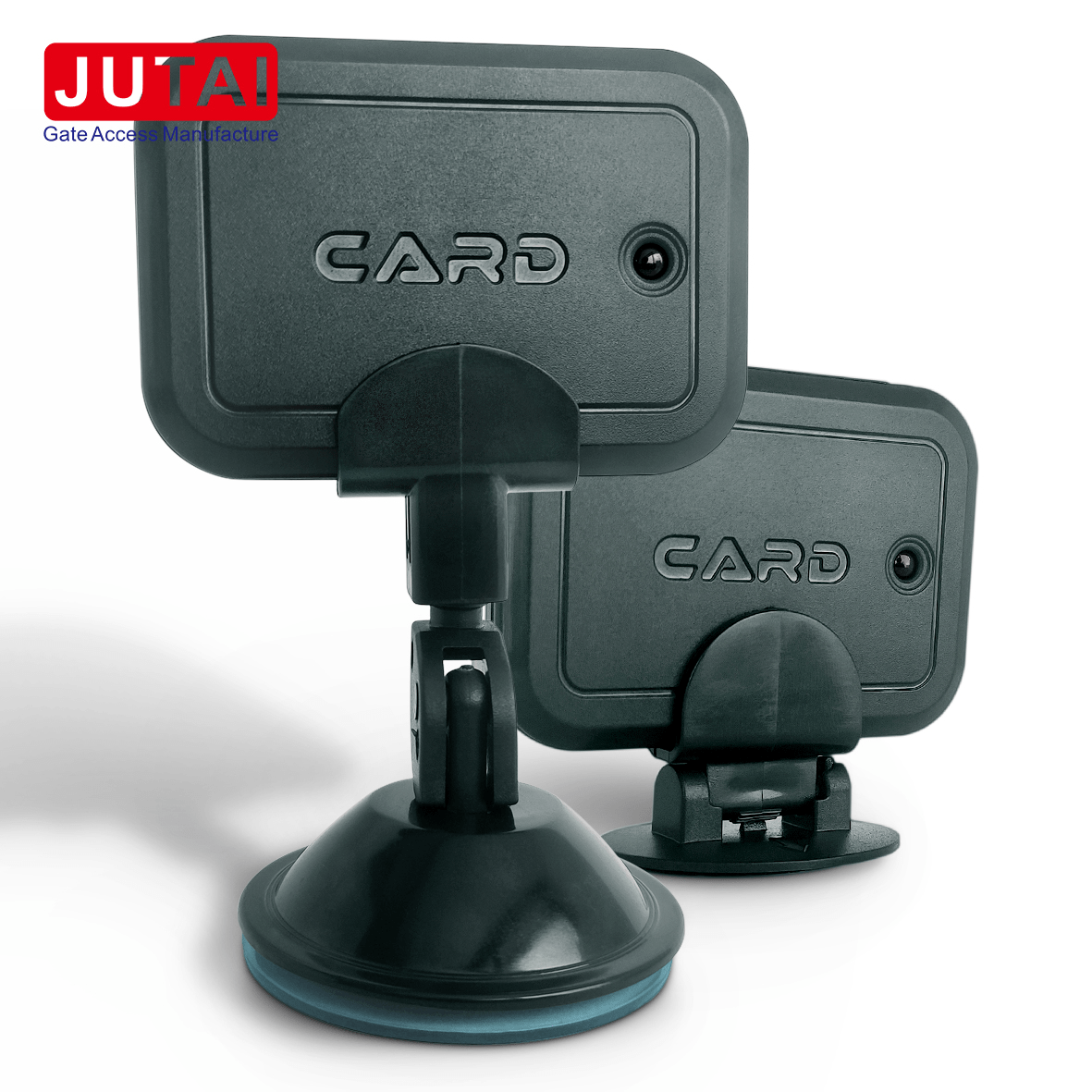

بعد تثبيت الجهاز كما هو مطلوب ، يرجى تشغيل طاقة قارئ البطاقة: قم بتثبيت البطاقة البعيدة على مرآة العرض الخلفي لمحافظة السيارة ، وقيادة البطاقة للاستيقاظ في اتجاه قارئ البطاقة. اضبط اتجاه قراءة قارئ البطاقة على أنه Neede

استكشاف الأخطاء وإصلاحها الشائعة

•   ضوء قوة القارئ لا يضيء:

تحليل السبب:

1. يتم عكس قطبية إدخال الطاقة

2. ضعف إمدادات الطاقة نفسها

3. الحل: إعادة توصيل الأسلاك أو استبدال مصدر الطاقة

• لا تقرأ القارئ:

تحليل السبب:

1.   لا يتم وضع البطاقة بشكل صحيح

2.   البطاقة لا تحتوي على بطارية أو ميتة للبطارية

3. تلف البطاقة

4. قارئ بطاقة سيئة

الحل: قم بتثبيت البطاقة والبطارية بشكل صحيح أو استبدل البطاقة أو قارئ البطاقة

• لا تقرأ البطاقات على مسافة:

تحليل السبب:

1.   البطارية ضعيفة

2.   التداخل الخارجي

3. لم يتم ضبط موضع قارئ البطاقة أو أن إعداد الإشارة ضعيف جدًا

الحل: استبدل البطارية أو إزالة التداخل الخارجي ، أعد ضبط قارئ بطاقة الإعداد

• لا يمكن لقارئ البطاقة ولوحة التحكم التواصل:

تحليل السبب:

1.   تسلسل الأسلاك خاطئ

2.   الواجهة الكهربائية لا تتطابق

3.   لا تتم مشاركة القوة

الحل: إعادة الأسلاك كما هو مطلوب

• قرأ اثنان من قراء البطاقة البطاقة في نفس الوقت (إدخال واحد وخروج واحد): هذا   تحدث الظاهرة عندما يكون رمز قراء مجاورين هو نفسه (الافتراضي للمصنع هو 1)

تحليل السبب:

1.   لم يتم تعيين رمز قارئ البطاقة

2. قارئ البطاقات الأشعة تحت الحمراء هو تداخل

الحل: اضبط قارئ البطاقة كود مختلف (مثل تم تعيين ID1 لقارئ بطاقة المدخل ، ثم يجب تعيين المخرج المجاور على ID2 أو رقم معرف آخر ، ويمكنه فقط الاتصال ببعض البتات المختلفة في رقم معرف الوقت)

مصطلح ضمان المنتج

1.         فترة الضمان: 18 شهرًا

2.         الضمان: الضرر الناجم عن العوامل غير البشرية. فشل المنتج تحت الاستخدام العادي
