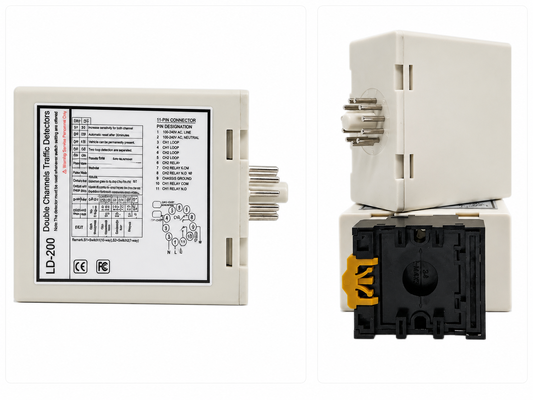

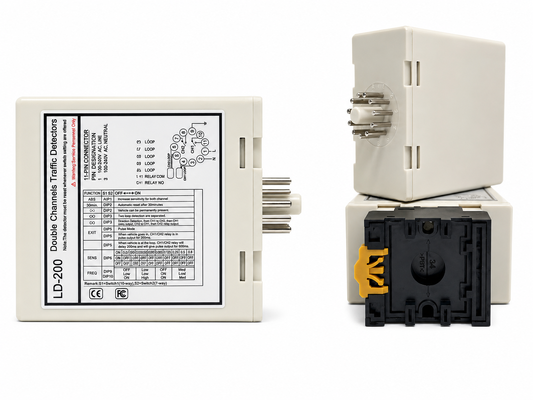

إن كاشف حلقة مركبة مزدوج القناة مع حث حلقة 20-2000 ميكرو هنري وتردد قابل للتعديل مصمم للتركيبات التي تتطلب توافقًا واسعًا للحلقات واكتشافًا مستقرًا للمركبات في ظل ظروف الموقع المختلفة. نطاق الحث الواسع الخاص به 20-2000 ميكرو هنري يسمح للكاشف بالعمل مع مختلف أحجام الحلقات وأطوال الكابلات وتخطيطات الطرق، مما يجعله مناسبًا لممرات وقوف السيارات، وبوابات الحاجز، والمداخل الصناعية، ونقاط الرسوم، ومشاريع التحكم في حركة المرور. يمكن لقناتين مستقلتين، CH1 و CH2، مراقبة حلقات الحث المنفصلة ودعم وظائف اكتشاف وجود المركبات، والاستشعار الاتجاهي، ونبضة الدخول، ونبضة الخروج. يمنح هذا التكوين مزدوج القناة مدمجي الأنظمة مرونة أكبر عندما يتطلب تطبيق واحد منطقتي اكتشاف أو مراقبة منسقة لحركة المركبات.

لتحسين الأداء حيث يتم تركيب حلقات متعددة بالقرب من بعضها البعض، تدعم كل قناة أربعة مستويات تردد تشغيل قابلة للتحديد، مما يسمح للمركبين بفصل ترددات الحلقات وتقليل التداخل المتبادل أو التداخل. يشتمل الكاشف أيضًا على تعديل حساسية بـ 8 مستويات، وستة أوضاع تشغيل قابلة للتحديد، واكتشاف وجود دائم، وإعادة تعيين تلقائية، وتعزيز الحساسية التلقائي (ASB) لاكتشاف أكثر استقرارًا للشاحنات والمقطورات والمركبات ذات الهيكل العالي. تجعل مخارج المرحل المستقلة التكامل مباشرًا مع وحدات تحكم مواقف السيارات، والبوابات المنزلقة، ومشغلات الحاجز، وإشارات المرور، ومعدات عد المركبات، بينما تساعد مؤشرات LED للقناة CH1/CH2 في مراقبة الحالة وتشخيص أعطال الحلقة. متوفر في إصدارات LD-200 100-240 فولت تيار متردد و LD-202 12-24 فولت

• الميزة
  • 1. نطاق اكتشاف 15-2000 ميكرو هنري
  • يدعم كاشف الحلقة نطاق اكتشاف واسع من 15 ميكرو هنري إلى 2000 ميكرو هنري، مما يستوعب مختلف أحجام وتكوينات الحلقات لتطبيق متعدد الاستخدامات في سيناريوهات اكتشاف حركة المرور المختلفة.
• يتيح نطاق الاكتشاف الواسع لكاشف الحلقة الخاص بنا اكتشاف جميع أنواع المركبات، والدراجات النارية، والسيارات، والشاحنات الطويلة جدًا، والحافلات، وما إلى ذلك.
  • 2. جانب مدمج
• يجمع الغلاف المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام اكتشاف حركة مرور موجود.
  • 3. قدرات التشخيص ومؤشر LED
• تمكن قدرات التشخيص الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED، مما يضمن الأداء الأمثل ويقلل من وقت التوقف عن العمل.
  • 4. وقت وجود قابل للتحديد
• يمكن تحديد خرج مرحل الوجود لتحديد وقت اكتشاف ثابت (أكبر من 30 دقيقة) أثناء وجود مركبة على الحلقة، مما يوفر المرونة في إدارة حركة المرور.
  • 5. تعزيز الحساسية التلقائي (ASB)
• تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات الهيكل العالي عن طريق تعزيز الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف المركبة، مما يضمن التعرف الدقيق.
  • 6. تعويض الانجراف البيئي التلقائي
• تقوم كاشفات الحلقة (أو المستشعرات الأخرى) تلقائيًا بضبط ومعايرة نفسها للتغيرات في الظروف البيئية، مما يحافظ على دقة واستقرار الاكتشاف على الرغم من تغير العوامل الجوية والبيئية.

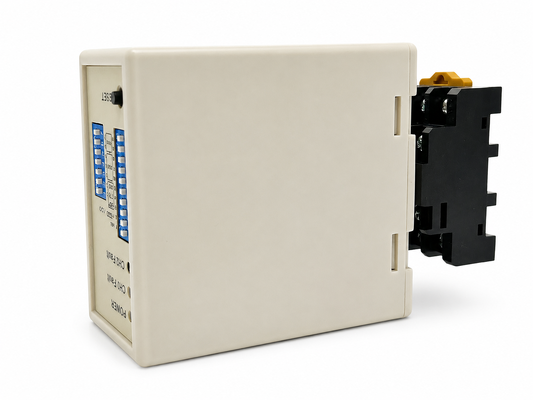

  • 7. إعداد مفتاح DIP بـ 17 مفتاحًا
• يجعل تصميم مفتاح DIP على الغلاف إعداد كاشف الحلقة أسهل وأوضح، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين تعيين جميع الوظائف ثم تثبيت كاشف الحلقة.
  • 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف الحلقة مزدوج القناة كإصدارين أحاديي القناة، ويدعم قناتي اكتشاف مستقلتين.
• كما يسمح بالمراقبة المتزامنة للحلقات المتعددة، ولديه القدرة على التعرف على الاتجاه في تطبيقات القناة الواحدة، مما يعزز مرونة ودقة اكتشاف المركبات.
  • 9. تداخل مضاد للتداخل.

أوضاع التشغيل

• ❀مؤشر LED للطاقة: يشير مؤشر LED الأحمر للطاقة إلى "تشغيل الطاقة"
• مؤشر LED لاكتشاف CH2: مضاء باستمرار: يشير إلى اكتشاف المركبة.
• يومض ببطء: يشير إلى أن الحلقة قصيرة الدائرة أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.
• مؤشر LED لاكتشاف CH2: مضاء باستمرار: يشير إلى اكتشاف المركبة.
• يومض ببطء: يشير إلى أن الحلقة قصيرة الدائرة أو أن عدد اللفات بعد الحلقة غير كافٍ.

• ❀اختيار الحساسية
• يمكن تعديل حساسية وتردد الحلقة عن طريق إعداد مفتاح DIP بـ 7 اتجاهات ومفتاح DIP بـ 10 اتجاهات.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح DIP إلى أوضاع مختلفة كما هو موضح في جداول إعداد مفتاح DIP أدناه. مفتاح DIP 6 و 7 و 8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• ❀المفتاح 1=S1: اختيار وظيفة حلقة القناة 1 (مفتاح DIP بـ 10 اتجاهات)

(المفتاح 1) DIP1 و DIP2 زيادة حساسية خاصة لكل من المقطورة (كلا القناتين)(المفتاح 1=S1) D3 و D4 و D5 و (المفتاح 2=S2) D1 و D2 إعداد وظائف خاصة

(الوضع 1 و 2 و 3 اكتشاف الاتجاه. الوضع 4 و 5 و 6 وضع عادي، يتم فصل اكتشاف الحلقتين.)(المفتاح 1=S1) D6 و D7 و D8 و (المفتاح 2=S2) D3 و D4 و D5 إعداد اختيار حساسية CH1 و CH2.

(ثمانية مستويات اختيار)

(المفتاح 1=S1) D9 و D10 و (المفتاح 2=S2) D6 و D7 إعداد التردد (20 كيلو إلى 100 كيلو هرتز).زر إعادة الضبط:

تركيب الحلقة

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع الإعداد أو خليط البيتومين الساخن ليتناسب مع سطح الطريق.

سلسلة المنتج	LD-100	LD-102	LD-200	LD-202
100-240 فولت تيار متردد قناة مزدوجة	100-240 فولت تيار متردد قناة واحدة	100-240 فولت تيار متردد قناة مزدوجة	100-240 فولت تيار متردد قناة مزدوجة	12-24 فولت تيار متردد/تيار مستمر كابل الحلقة
ملف تيفلون 305 متر
LCR-MT
