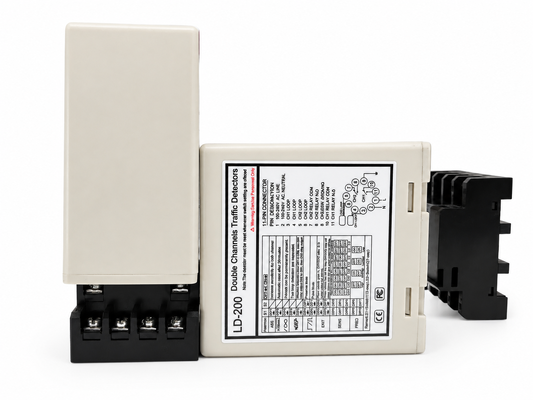

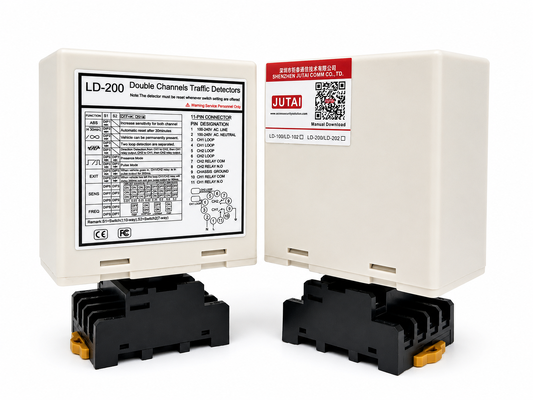

تم تصميم كاشف حلقة المركبات للتحكم في البوابات الصناعية مع اكتشاف قناة مزدوجة وإخراج مرحل للمصانع والمستودعات ومراكز اللوجستيات والحدائق الصناعية والمداخل الأخرى التي يتم التحكم فيها للمركبات والتي تتطلب استشعارًا موثوقًا للحلقات الأرضية. مع قناتين مستقلتين، CH1 و CH2، يمكن للكاشف مراقبة حلقات الحث المنفصلة وتوفير مخرجات مرحل مخصصة لوحدات التحكم في البوابات، والأبواب الصناعية، وأنظمة الحواجز، وأجهزة التحذير، أو معدات إدارة حركة المرور. اعتمادًا على الوضع المحدد، يمكن للقناتين العمل بشكل مستقل أو العمل معًا للتعرف على اتجاه حركة المركبات، مما يساعد أنظمة البوابات الصناعية على إدارة وصول المركبات ومرورها ومغادرتها بدقة أكبر. هذه البنية ذات القناة المزدوجة مفيدة بشكل خاص للمواقع التي تتعامل مع حركة مرور مختلطة مثل سيارات الركاب وشاحنات التوصيل والشاحنات الكبيرة والرافعات الشوكية والمقطورات.

لأداء ميداني موثوق، يدعم الكاشف ستة أوضاع تشغيل قابلة للتحديد، وضبط حساسية بـ 8 مستويات، وأربعة إعدادات تردد، واكتشاف وجود دائم، وإعادة تعيين تلقائية، ونطاق حث حلقة من 20-2000 ميكرو هنري. تساعد وظيفة تعزيز الحساسية التلقائي (ASB) المدمجة في الحفاظ على اكتشاف مستقر للشاحنات والمقطورات والمركبات المفصلية والمركبات ذات الهيكل العالي، بينما يمكن لضبط التردد المستقل تقليل التداخل عند تركيب حلقات حث متعددة في مكان قريب. توفر مؤشرات حالة CH1 و CH2 ردود فعل مرئية واضحة لاكتشاف المركبات وأعطال الحلقات، ويسمح برمجة مفتاح DIP للمثبتين بتكوين وضع التشغيل والحساسية والتردد مباشرة في الموقع. متوفر في إصدارات LD-200 100-240 فولت تيار متردد و LD-202 12-24 فولت، يوفر كاشف حلقة المركبات الصناعي هذا حلاً استشعارًا مرنًا للبوابات المنزلقة ومداخل المصانع ومناطق التحميل وممرات الوصول اللوجستية وأنظمة التحكم في حركة المرور الصناعية الآلية.

• 1. نطاق اكتشاف 15-2000 ميكرو هنري
  • يدعم كاشف الحلقة نطاق اكتشاف واسع من 15 ميكرو هنري إلى 2000 ميكرو هنري، مما يستوعب أحجام وتكوينات حلقات مختلفة لتطبيق متعدد الاستخدامات في سيناريوهات اكتشاف حركة المرور المختلفة.
  • يتيح نطاق الاكتشاف الواسع لكاشف الحلقة الخاص بنا اكتشاف جميع أنواع المركبات والدراجات النارية والسيارات والشاحنات الطويلة جدًا والحافلات وما إلى ذلك
• 2. جانب مدمج
  • يجمع الغلاف المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام اكتشاف حركة مرور موجود.
• 3. قدرات التشخيص ومؤشر LED
  • تمكن قدرات التشخيص الشاملة من التشخيص الدقيق لمشاكل الحلقات والتركيب وتظهر من خلال حالة LED، مما يضمن الأداء الأمثل ويقلل من وقت التوقف عن العمل.
• 4. وقت وجود قابل للتحديد
  • يمكن تحديد خرج مرحل الوجود لتقييد خرج الكشف إلى وقت ثابت (أكثر من 30 دقيقة) أثناء بقاء المركبة على الحلقة، مما يوفر المرونة في إدارة حركة المرور.
• 5. تعزيز الحساسية التلقائي (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات الأسطح العالية عن طريق تعزيز الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف المركبة، مما يضمن التعرف الدقيق.
• 6. تعويض الانجراف البيئي التلقائي
  • تقوم كاشفات الحلقات (أو أجهزة الاستشعار الأخرى) تلقائيًا بضبط ومعايرة نفسها للتغيرات في الظروف البيئية، مما يحافظ على دقة واستقرار الكشف على الرغم من اختلاف العوامل الجوية والبيئية.
• 7. 17 إعداد مفتاح DIP
  • يجعل تصميم مفتاح DIP على الغلاف إعداد كاشف الحلقة أسهل وأوضح، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين تعيين جميع الوظائف ثم تثبيت كاشف الحلقة.
• 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف الحلقة مزدوج القناة كإصدارين بقناة واحدة، ويدعم قناتين اكتشاف مستقلتين.
  • كما يسمح بالمراقبة المتزامنة للحلقات المتعددة، ولديه القدرة على التعرف على الاتجاه في تطبيقات القناة الواحدة، مما يعزز مرونة ودقة اكتشاف المركبات.
• 9. تداخل مضاد للتشويش.
  • من خلال مفتاح DIP، يمكن تعديل تردد كاشف الحلقة لمنع تداخل التشويش الناتج عن تركيب ملفي حلقة قريبين جدًا.

يمكن تكوين كاشف سلسلة LD-200 لأي من الأوضاع التالية:

• مؤشر LED لاكتشاف CH1: مستمر: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة قصيرة الدائرة أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.
• مؤشر LED لاكتشاف CH2: مستمر: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة قصيرة الدائرة أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.

• يمكن تعديل حساسية وتردد الحلقة بواسطة مفتاح DIP ذي 7 اتجاهات وإعداد مفتاح DIP ذي 10 اتجاهات.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح DIP إلى أوضاع مختلفة كما هو موضح في جداول إعداد مفتاح DIP أدناه. مفتاح DIP 6 و 7 و 8 لاختيار حساسية CH1 مع 0.8 كأقل حساسية و 0.015 كأكثر حساسية.
• مفتاح DIP 3 و 4 و 5 لاختيار حساسية CH2 مع 0.8 كأقل حساسية و 0.015 كأكثر حساسية.

• (المفتاح 1) DIP1 و DIP2 زيادة حساسية خاصة لكلتا المقطورتين (كلتا القناتين)

(المفتاح 1=S1) D3 و D4 و D5 و (المفتاح 2=S2) D1 و D2 إعدادات وظائف خاصة(الوضع 1 و 2 و 3 اكتشاف الاتجاه. الوضع 4 و 5 و 6 الوضع الطبيعي، اكتشاف الحلقتين منفصلان.)

(المفتاح 1=S1) D6 و D7 و D8 و (المفتاح 2=S2) D3 و D4 و D5 إعداد اختيار حساسية CH1 و CH2. (ثمانية مستويات اختيار)

(المفتاح 1=S1) D9 و D10 و (المفتاح 2=S2) D6 و D7 إعداد التردد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود "سريع الإعداد" أو مادة البيتومين الساخنة لتمتزج مع سطح الطريق.

عند التركيب، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه العمودي

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت تيار متردد/مستمر	كابل الحلقة ملف تفلون 305 متر
LCR-MT
جهاز قياس متعدد
