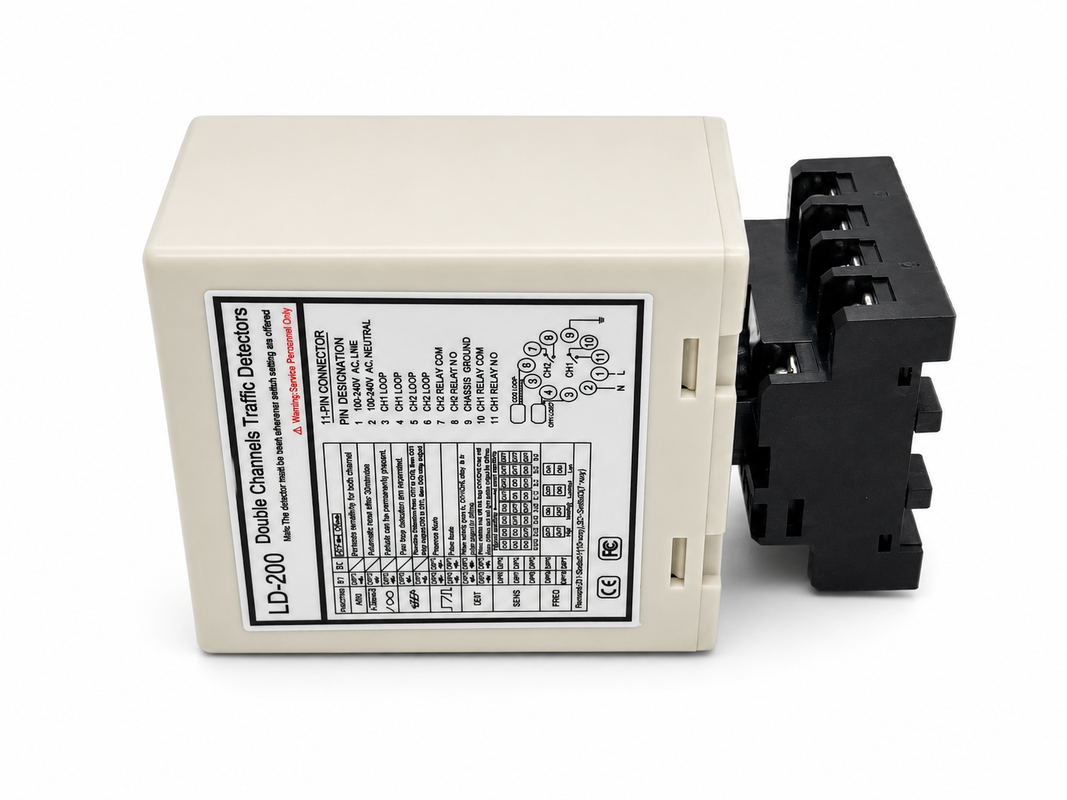

إن كاشف حلقة مزدوج القناة للتحكم في منع التتابع مع اكتشاف تسلسل الحلقة المزدوج مصمم لنقاط وصول المركبات حيث يحتاج نظام التحكم إلى مراقبة كيفية مرور المركبات عبر منطقتي اكتشاف متتاليتين. من خلال تتبع ترتيب تنشيط CH1 و CH2، يوفر الكاشف إشارات مركبات متسلسلة يمكن استخدامها بواسطة وحدة تحكم مواقف السيارات، أو مشغل البوابة، أو نظام إدارة الوصول لتحديد ما إذا كانت مركبة قد دخلت، أو مرت عبر، أو غادرت المسار المتحكم فيه. هذه المعلومات المتسلسلة للحلقة المزدوجة ذات قيمة خاصة لدعم منطق منع التتابع، والوصول لمركبة واحدة في كل مرة، والتحقق من الدخول/الخروج، والتحكم في حركة المرور الاتجاهية عند حواجز المواقف، والمجتمعات المسورة، والمداخل الصناعية، ومسارات الرسوم، ونقاط وصول المركبات الأخرى المقيدة.

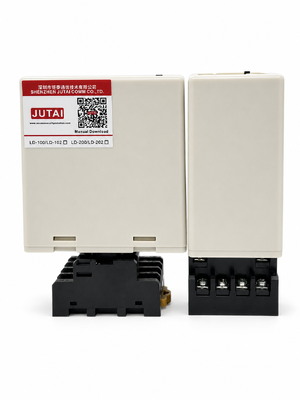

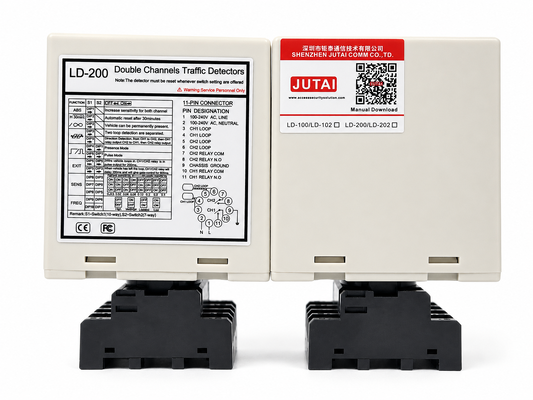

للتثبيت المرن، يوفر الكاشف ستة أوضاع تشغيل قابلة للتحديد، ومخرجات مرحل مستقلة لـ CH1 و CH2، وتعديل حساسية بـ 8 مستويات، وأربعة إعدادات تردد تشغيل، ونطاق واسع لـ حث الحلقة من 20 إلى 2000 ميكرو هنري. يمكن تكوين كل قناة لاكتشاف الوجود، أو نبضة الدخول، أو نبضة الخروج، أو التعرف على الاتجاه المنسق، بينما يقوم تعزيز الحساسية التلقائي (ASB) بتحسين استمرارية الإشارة للشاحنات والمقطورات والمركبات ذات الهيكل العالي. توفر خيارات الوجود الدائم وإعادة الضبط التلقائي تحكمًا إضافيًا في المركبات ذات الإقامة الطويلة، وتساعد مصابيح LED المخصصة للقناة المثبتين على تحديد حالة المركبة وأعطال الحلقة أثناء التشغيل. متوفر في إصدارات LD-200 100-240 فولت تيار متردد و LD-202 12-24 فولت، يوفر كاشف الحلقة المزدوج هذا أساسًا استشعارًا موثوقًا للتحكم في الوصول لمنع التتابع، وأتمتة بوابات الحاجز، وأمن المواقف، وإدارة مرور المركبات الذكية.

• 1. نطاق اكتشاف من 15 إلى 2000 ميكرو هنري
  • يدعم كاشف الحلقة نطاق اكتشاف واسع من 15 ميكرو هنري إلى 2000 ميكرو هنري، مما يستوعب أحجام وتكوينات حلقات مختلفة لتطبيق متعدد الاستخدامات في سيناريوهات اكتشاف حركة المرور المختلفة.
  • يتيح نطاق الكشف الواسع لكاشف الحلقة لدينا اكتشاف جميع أنواع المركبات، والدراجات النارية، والسيارات، والشاحنات الطويلة جدًا، والحافلات وما إلى ذلك.
• 2. جانب مدمج
  • يجمع الغلاف المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام اكتشاف حركة مرور قائم.
• 3. قدرات التشخيص ومؤشر LED
  • تمكن قدرات التشخيص الشاملة من التشخيص الدقيق لمشاكل الحلقة والتثبيت وتظهر من خلال حالة LED، مما يضمن الأداء الأمثل ويقلل من وقت التوقف عن العمل.
• 4. وقت وجود قابل للتحديد
  • يمكن تحديد خرج مرحل الوجود لتقييد خرج الاكتشاف لوقت ثابت (أكبر من 30 دقيقة) بينما تظل المركبة على الحلقة، مما يوفر المرونة في إدارة حركة المرور.
• 5. تعزيز الحساسية التلقائي (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات الهيكل العالي عن طريق زيادة الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف المركبة، مما يضمن التعرف الدقيق.
• 6. تعويض الانجراف البيئي التلقائي
  • تقوم كاشفات الحلقة (أو المستشعرات الأخرى) تلقائيًا بضبط ومعايرة نفسها للتغيرات في الظروف البيئية، مما يحافظ على دقة الاكتشاف واستقراره على الرغم من تغيرات الطقس والعوامل البيئية.
• 7. إعداد مفتاح DIP بـ 17 مفتاحًا

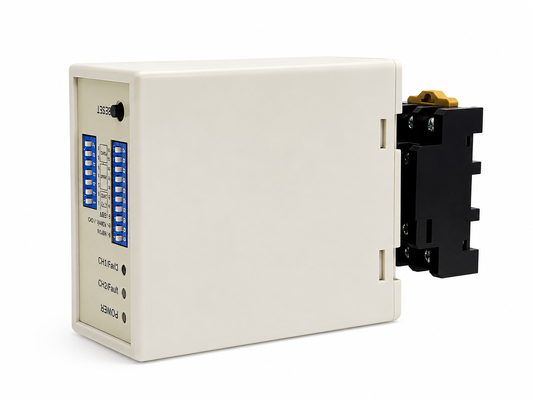

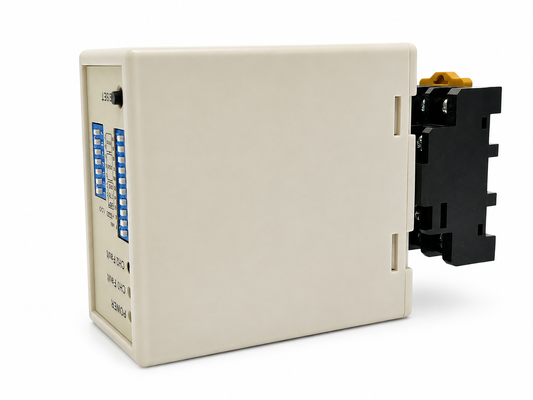

  • يجعل تصميم مفتاح DIP على الغلاف إعداد كاشف الحلقة أسهل وأوضح، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين تعيين جميع الوظائف ثم تثبيت كاشف الحلقة.
• 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف الحلقة المزدوج كإصدارين بقناة واحدة، ويدعم قناتي اكتشاف مستقلتين.
  • كما يسمح بالمراقبة المتزامنة للحلقات المتعددة، ولديه القدرة على التعرف على الاتجاه في تطبيقات القناة الواحدة، مما يعزز مرونة ودقة اكتشاف المركبات.
• 9. منع تداخل التشويش المتبادل.
  • من خلال مفتاح DIP، يمكن تعديل تردد كاشف الحلقة لمنع تداخل التشويش المتبادل الناتج عن تركيب ملفي حلقة قريبين جدًا.

يمكن تكوين كاشف سلسلة LD-200 لأي من الأوضاع التالية:

• مصباح LED لاكتشاف CH1: مضاء باستمرار: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.
• مصباح LED لاكتشاف CH2: مضاء باستمرار: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.

• يمكن تعديل حساسية وتردد الحلقة بواسطة إعداد مفتاح DIP ذي 7 اتجاهات ومفتاح DIP ذي 10 اتجاهات.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح DIP إلى أوضاع مختلفة كما هو موضح في جداول إعداد مفتاح DIP أدناه. مفتاح DIP 6 و 7 و 8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.
• مفتاح DIP 3 و 4 و 5 لاختيار حساسية CH2 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• (مفتاح DIP 1 و DIP 2) زيادة حساسية خاصة لكلتا المقطورتين (لكلا القناتين)

(مفتاح 1=S1) D3، D4، D5 و (مفتاح 2=S2) D1، D2 إعدادات وظائف خاصة(الوضع 1، 2، 3 اكتشاف الاتجاه. الوضع 4، 5، 6 الوضع العادي، اكتشاف الحلقتين منفصلان.)

(مفتاح 1=S1) D6 و D7 و D8 و (مفتاح 2=S2) D3 و D4 و D5 إعداد اختيار حساسية CH1 و CH2.(ثمانية مستويات اختيار)

(مفتاح 1=S1) D9 و D10 و (مفتاح 2=S2) D6، D7 إعداد التردد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع الإعداد أو معجون بيتومين ساخن ليتناسب مع سطح الطريق.

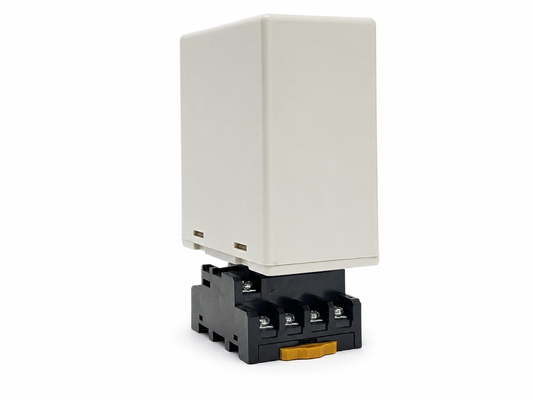

عند التركيب، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه الرأسي

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/تيار مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت تيار متردد/تيار مستمر	كابل الحلقة ملف تفلون 305 متر
LCR-MT
جهاز قياس متعدد
