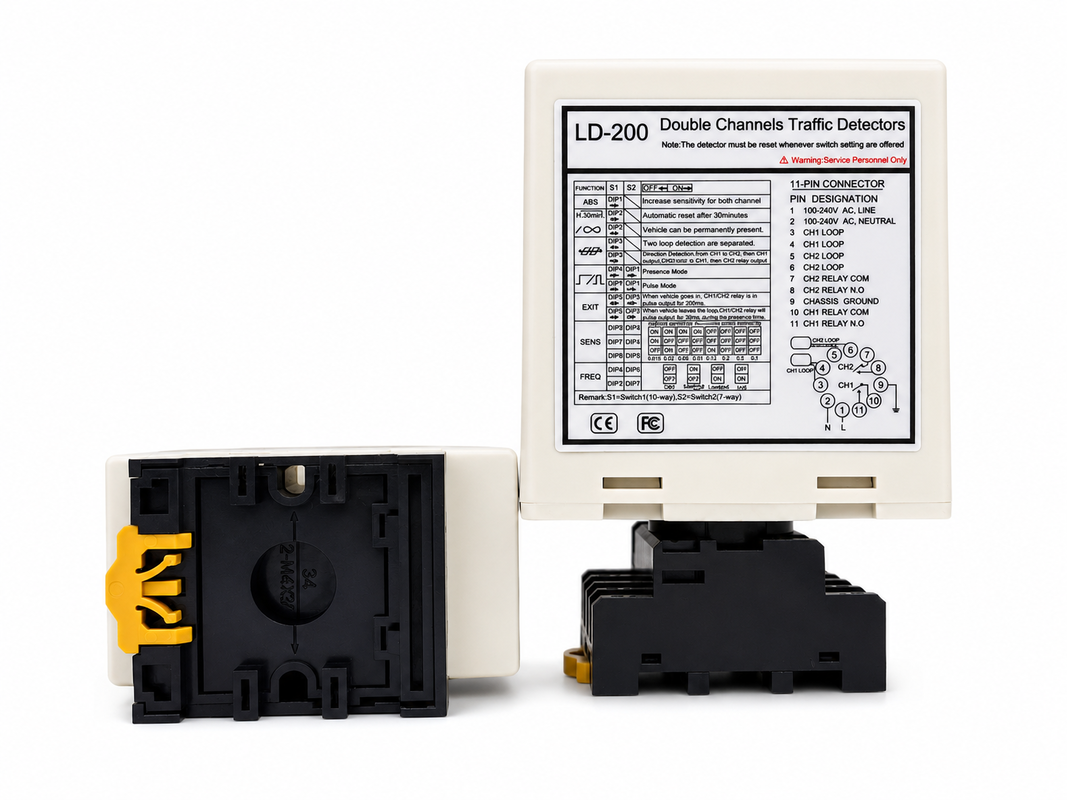

الـكاشف حلقة مركبة مزدوج القنوات لتحكم البوابة المنزلقة مع الكشف عن الاتجاه والحضوريوفر حلًا عمليًا للكشف عن مدخلات البوابات المنزلقة التلقائية حيث يحتاج نظام التحكم إلى معرفة ما إذا كانت هناك مركبة فقط.ولكن أيضا كيف يتحرك من خلال ممر الوصولقناتان مستقلتان، CH1 و CH2، يمكن مراقبة حلقات الحث منفصلة واستخدام تسلسل تفعيل الحلقة لتحديد اتجاه سفر المركبة. اعتمادا على وضع التشغيل المحدد،يمكن للكاشف توفير الكشف الاتجاهيإشارات وجود المركبة المستمرة، أو نبض الدخول، أو نبض الخروج.يمكن دمج هذه المخرجات المرورية مع أجهزة تحكم بوابة الزحف وغيرها من معدات أتمتة الوصول لدعم فتح السيارة، تأكيد المرور، وإدارة الدخول / الخروج أكثر دقة.

بالنسبة للمواقع ذات الأحجام المختلفة للسيارات وتخطيط الحلقة، كل قناة تقدم8 مستويات حساسية قابلة للاختيار، تعديل التردد المستقل، والتوافق مع الحلزونمن 20 إلى 2000 ميكروهيتر.زيادة الحساسية التلقائية (ASB)تعمل هذه الوظيفة على الحفاظ على الكشف عندما تتحرك الشاحنات أو المقطورات أو المركبات المفصلة أو المركبات ذات الهيكل العالي عبر منطقة الاستشعار.في حين أن الوجود الدائم وخيارات إعادة التعيين التلقائية توفر المرونة لكل من ممرات المركبات القصيرة والشغل الممتدستة أنماط تشغيل قابلة للاختيار، مخرجات مرسل CH1 / CH2 مخصصة، تكوين DIP-switch وإشارة حالة LED وإشارة الخطأ تبسط إعداد النظام وتشغيله.LD-200 100 ∼ 240 VACوLD-202 1224 فولتهذه الكاشفة ذات القنوات المزدوجة مناسبة جيداً لدخول البوابات المنزلقة، وممرات دخول مواقف السيارات، والبوابات الصناعية،وتطبيقات الوصول الآلي للسيارة الأخرى التي تتطلب الكشف عن الاتجاه والحضور الموثوق به.

• 1نطاق الكشف 15-2000 ميكرو ساعة
  • يدعم كاشف الحلقة نطاق كشف واسع من 15 μH إلى 2000 μH ، حيث يستوعب أحجام وتكوينات حلقة مختلفة للتطبيق متعدد الاستخدامات في سيناريوهات كشف حركة المرور المختلفة.
  • مجموعة الكشف واسعة تمكن كاشف الحلقة لدينا للكشف عن جميع أنواع المركبات، الدراجات النارية، والسيارات، شاحنة طويلة فائقة، الحافلات وهلم جرا
• 2الجانب المدمج
  • يجمع المقصور المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح لهذه الكاشفة بتدميرها في أي نظام موجود للكشف عن حركة المرور.
• 3إمكانيات التشخيص وإشارات LED
  • تمكن القدرات التشخيصية الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED ، مما يضمن أداءً مثاليًا ويقلل من وقت التوقف.
• 4وقت الحضور المحدد
  • يمكن تحديد مخرج رله الحضور للحد من مخرج الكشف إلى وقت ثابت (أكثر من 30 دقيقة) بينما تظل السيارة في الحلقة ، مما يوفر المرونة في إدارة حركة المرور.
• 5زيادة الحساسية التلقائية (ASB)
  • تكتشف هذه الميزة بثقة مجموعات الشاحنات الكبيرة ومقطوراتها والمركبات ذات السرير العالي من خلال زيادة الحساسية تلقائيًا إلى أقصى حد عند اكتشاف السيارة ، مما يضمن تحديد دقة.
• 6تعويضات التجول البيئي التلقائي
  • أجهزة الكشف عن الحلقات (أو أجهزة استشعار أخرى) تعدل وتعديل نفسها تلقائيًا لتغييرات الظروف البيئية.الحفاظ على دقة الكشف واستقراره على الرغم من اختلاف الأجواء والعوامل البيئية.
• 7. 17 إعداد مفتاح الغطس
  • تصميم swich الغطاء يجعل إعداد كاشف الحلقة أسهل وأوضح، وهو أمر سهل الاستخدام للمستخدمين.يمكن للمستخدمين تعيين جميع الوظائف أولا ومن ثم تثبيت كاشف الحلقة.
• 8القنوات المزدوجة تعمل بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف حلقة قناة مزدوجة كنسختين من قناة واحدة ، يدعم قناتين اكتشاف مستقلتين.
  • كما يسمح بمراقبة متزامنة لعدة حلقات ، ويمكن لجهاز الكشف عن الحلقات التعرف على الاتجاه في تطبيقات القناة الواحدة.تحسين مرونة ودقة الكشف عن المركبات.
• 9-تداخلات مضادة للتداخل
  • من خلال مفتاح الغطس ، يمكن ضبط تردد كاشف الحلقة لمنع التداخل المتقاطع الناجم عن تركيب لفائف حلقة قريبة جدًا.

يمكن تكوين كاشف سلسلة LD-200 لأي من الأنماط التالية:

• الكشف عن CH1 LED:Continuously On: يشير إلى الكشف عن المركبة.
• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.
• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.
• الكشف عن CH2 LED:Continuously On: يشير إلى الكشف عن المركبة.
• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.
• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.

• يمكن تعديل حساسية وتردد الحلقة عن طريق تحديد مفتاح التخفيض 7 طريق و 10 طريق.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح الانبساط إلى أنماط مختلفة كما هو موضح في الجداول الإعدادية لمفتاح الانبساط أدناه. مفتاح الانبساط 6 و 7 و 8 لتحديد حساسية CH1 مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية
• مفتاح الغطس 3 و 4 و 5 لاختيار حساسية CH2 مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• (المفتاح 1) DIP1 و DIP2 زيادة الحساسية الخاصة لكلا المقطورين (القانالين)

(المفتاح1=S1) D3,D4,D5 و ((المفتاح2=S2) D1,D2 تعيين وظائف خاصة(الوضع1،23 إكتشاف الاتجاه، وضع 45،6 في الوضع الطبيعي ، يتم فصل اكتشاف حلقتين.)

(المفتاح1=S1) D6 & D7 & D8 و (المفتاح2=S2) D3 & D4 & D5 تعيين CH1 و CH2 اختيار الحساسية.(خيارات ثمانية مستويات)

(Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 تردد ضبط (20 K إلى 100 KHz).

زر إعادة التعيين:يرجى ملاحظة: يجب إعادة تعيين LD-200 في كل مرة يتم فيها تغيير الإعدادات في مفاتيح Dip.

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع التثبيت أو عصيدة الطحالب الساخنة ليتلاشى مع سطح الطريق.

عند التثبيت، يرجى الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت AC	قناة واحدة 12-24 فولت AC/DC	قناة مزدوجة 100-240 فولت AC	قناة مزدوجة 12-24 فولت AV/DC	كابل الحلقة 305 م لفائف التيفلون
الـ LCR-MT
عدة أبعاد
