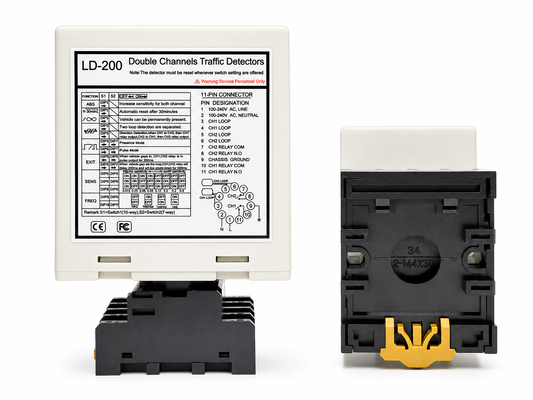

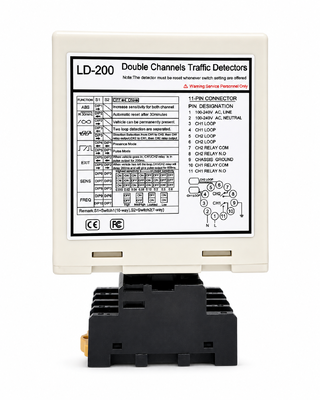

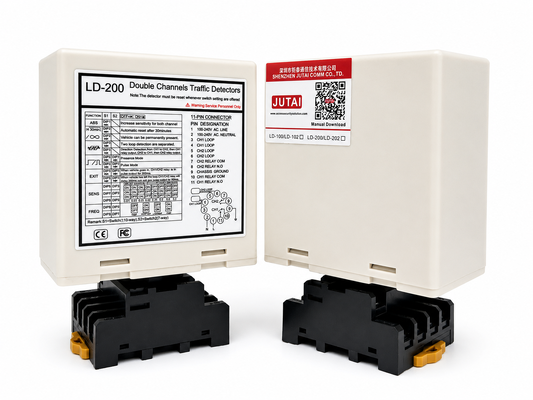

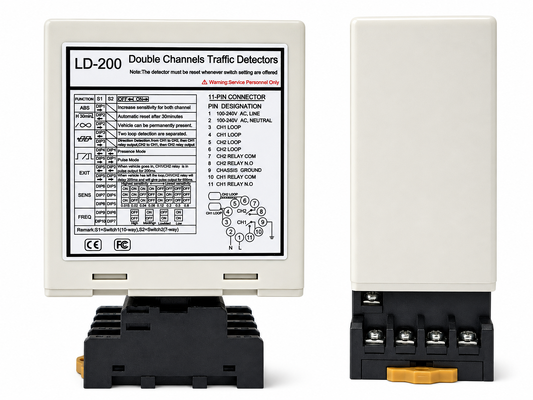

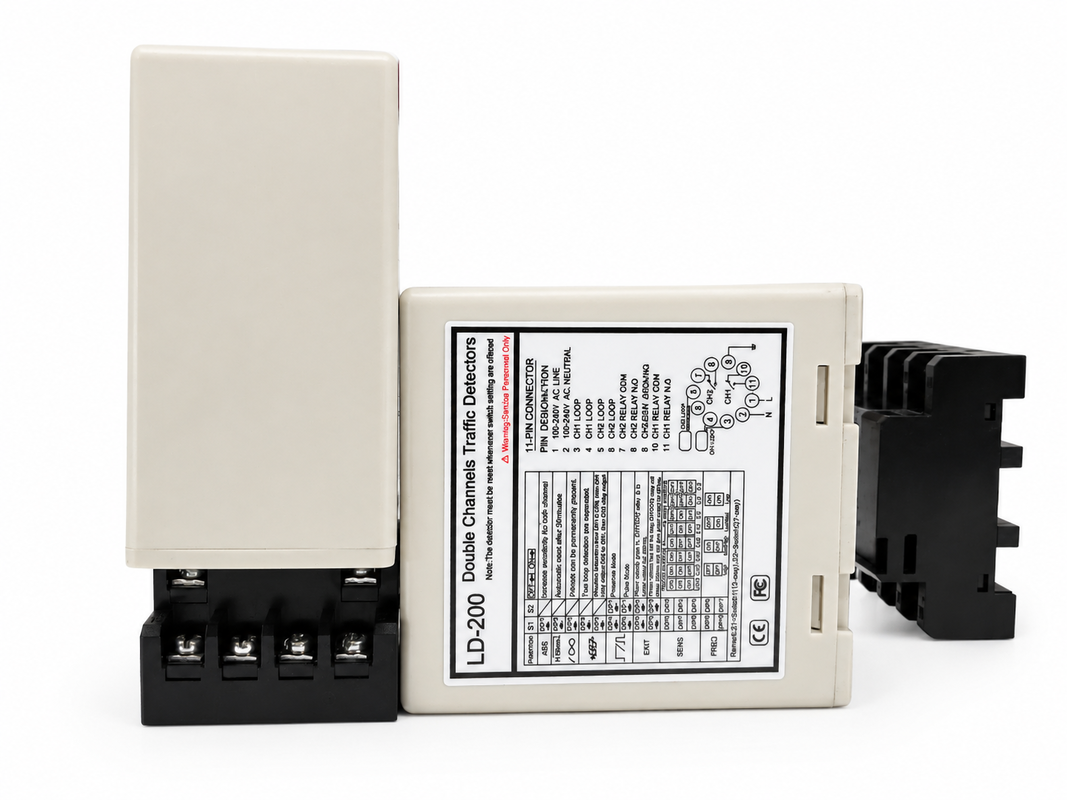

تم تطوير كاشف الحلقة المزدوجة للكشف عن الشاحنات والمقطورات مع وظيفة تعزيز الحساسية التلقائي لتطبيقات الوصول للمركبات حيث قد يكون من الصعب اكتشاف المركبات الطويلة، والشاحنات المفصلية، والمقطورات، والمركبات ذات الهيكل العالي بشكل مستمر باستخدام إعدادات الحلقة القياسية. مع قناتي كشف مستقلتين، CH1 و CH2، يمكن للوحدة مراقبة حلقات حث منفصلة أو العمل في أوضاع الحلقة المزدوجة المنسقة للتحكم الأكثر تقدمًا في حركة المركبات. تعمل وظيفة تعزيز الحساسية التلقائي (ASB) على زيادة حساسية الكشف بعد اكتشاف مركبة، مما يساعد على الحفاظ على إشارة مستقرة مع مرور أقسام مختلفة من الشاحنة أو المقطورة فوق الحلقة. هذا يقلل من خطر انقطاع المرحل الناتج عن الفجوات بين الجرار والمقطورة أو عن هياكل المركبات التي تنتج استجابات حثية أضعف.

بالإضافة إلى الكشف المحسن للمركبات الثقيلة، يدعم الكاشف تعديل الحساسية بـ 8 مستويات، وأربع ترددات تشغيل قابلة للاختيار، ونطاق حث حلقة من 20-2000 ميكرو هنري، وكشف وجود دائم، وإعادة تعيين تلقائي، وستة أوضاع تشغيل للتكامل المرن للنظام. يمكن تكوين CH1 و CH2 للكشف المستقل عن الوجود، أو إخراج نبضة دخول أو خروج، أو التعرف على اتجاه المركبة، بينما تسمح مخارج المرحل المخصصة بالاتصال السهل ببوابات الحاجز، والبوابات المنزلقة، والأبواب الصناعية، ووحدات تحكم مواقف السيارات، وإشارات المرور، وأنظمة الوزن. تساعد مؤشرات حالة LED والأعطال في التشخيص في الموقع، وتبسيط برمجة مفتاح DIP الإعداد والتشغيل. مع إصدارات LD-200 100-240 فولت تيار متردد و LD-202 12-24 فولت المتاحة، يوفر كاشف الحلقة المزدوج هذا حلاً موثوقًا لمراكز اللوجستيات، والمجمعات الصناعية، ومداخل الشاحنات، ومحطات الرسوم، وجسور الوزن، وتطبيقات التحكم في الوصول الأخرى للمركبات الثقيلة.

• 1. نطاق الكشف 15-2000 ميكرو هنري
  • يدعم كاشف الحلقة نطاق كشف واسع من 15 ميكرو هنري إلى 2000 ميكرو هنري، مما يستوعب أحجام وتكوينات حلقات مختلفة لتطبيق متعدد الاستخدامات في سيناريوهات كشف حركة المرور المختلفة.
  • يتيح نطاق الكشف الواسع لكاشف الحلقة لدينا اكتشاف جميع أنواع المركبات، والدراجات النارية، والسيارات، والشاحنات الطويلة جدًا، والحافلات وما إلى ذلك.
• 2. جانب مدمج
  • يجمع الغلاف المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام كشف حركة مرور موجود.
• 3. قدرات التشخيص ومؤشر LED
  • تمكن قدرات التشخيص الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED، مما يضمن الأداء الأمثل ويقلل من وقت التوقف عن العمل.
• 4. وقت وجود قابل للاختيار
  • يمكن اختيار خرج مرحل الوجود لتحديد خرج الكشف لوقت ثابت (أكثر من 30 دقيقة) بينما تظل المركبة على الحلقة، مما يوفر المرونة في إدارة حركة المرور.
• 5. تعزيز الحساسية التلقائي (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات السرير العالي عن طريق زيادة الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف المركبة، مما يضمن التعرف الدقيق.
• 6. تعويض الانجراف البيئي التلقائي
  • تضبط كاشفات الحلقة (أو المستشعرات الأخرى) وتعاير نفسها تلقائيًا للتغيرات في الظروف البيئية، مما يحافظ على دقة الكشف واستقراره على الرغم من اختلاف العوامل الجوية والبيئية.
• 7. إعداد مفتاح DIP بـ 17 مفتاحًا
  • يجعل تصميم مفتاح DIP على الغلاف إعداد كاشف الحلقة أسهل وأوضح، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين تعيين جميع الوظائف ثم تثبيت كاشف الحلقة.
• 8. قناتان تعملان بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف الحلقة المزدوج كإصدارين بقناة واحدة، ويدعم قناتي كشف مستقلتين.
  • كما يسمح بالمراقبة المتزامنة لحلقات متعددة، ولديه القدرة على التعرف على الاتجاه في تطبيقات القناة الواحدة، مما يعزز مرونة ودقة الكشف عن المركبات.
• 9. مقاومة تداخل التشويش المتبادل.
  • من خلال مفتاح DIP، يمكن تعديل تردد كاشف الحلقة لمنع تداخل التشويش المتبادل الناتج عن تركيب ملفي حلقة قريبين جدًا.

يمكن تكوين كاشف سلسلة LD-200 لأي من الأوضاع التالية:

• مؤشر اكتشاف CH1: ثابت: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.
• مؤشر اكتشاف CH2: ثابت: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.

• يمكن تعديل الحساسية وتردد الحلقة عن طريق إعداد مفتاح DIP ذي 7 اتجاهات ومفتاح DIP ذي 10 اتجاهات.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح DIP إلى أوضاع مختلفة كما هو موضح في جداول إعداد مفتاح DIP أدناه. مفتاح DIP 6 و 7 و 8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.
• مفتاح DIP 3 و 4 و 5 لاختيار حساسية CH2 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• (المفتاح 1) DIP1 و DIP2 زيادة حساسية خاصة للمقطورة (كلتا القناتين)

(المفتاح 1=S1) D3 و D4 و D5 و (المفتاح 2=S2) D1 و D2 إعداد وظائف خاصة(الوضع 1، 2، 3 كشف الاتجاه. الوضع 4، 5، 6 وضع عادي، كشف حلقتين منفصلان.)

(المفتاح 1=S1) D6 و D7 و D8 و (المفتاح 2=S2) D3 و D4 و D5 إعداد اختيار حساسية CH1 و CH2. (ثمانية مستويات اختيارات)

(المفتاح 1=S1) D9 و D10 و (المفتاح 2=S2) D6 و D7 إعداد التردد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة: يجب إعادة تعيين LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع الإعداد أو مادة البيتومين الساخنة لتمتزج مع سطح الطريق.

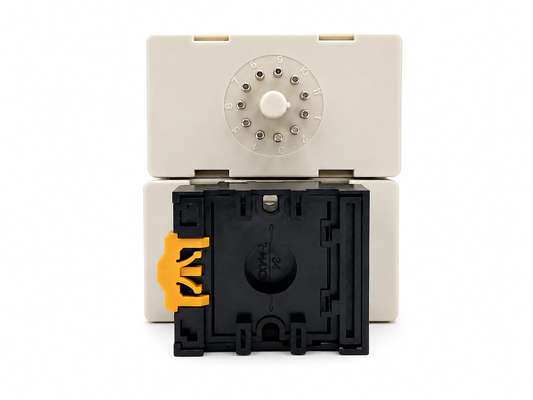

عند التركيب، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه العمودي

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت تيار متردد/مستمر	كابل الحلقة ملف تفلون 305 متر
LCR-MT
جهاز قياس متعدد
