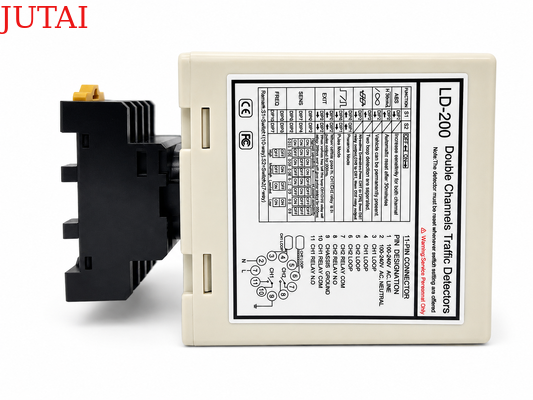

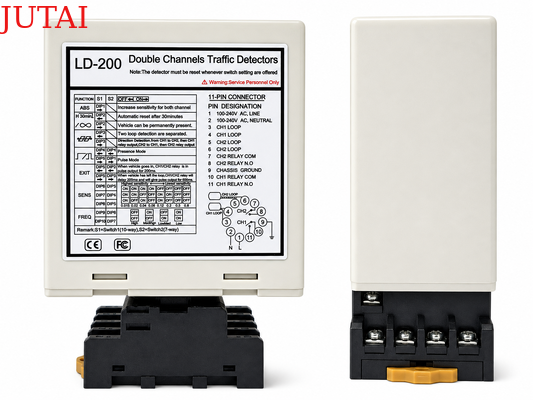

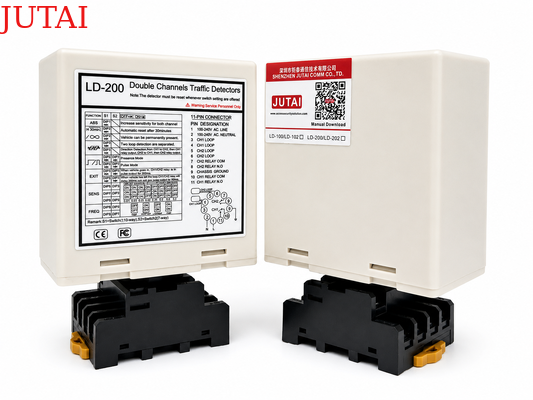

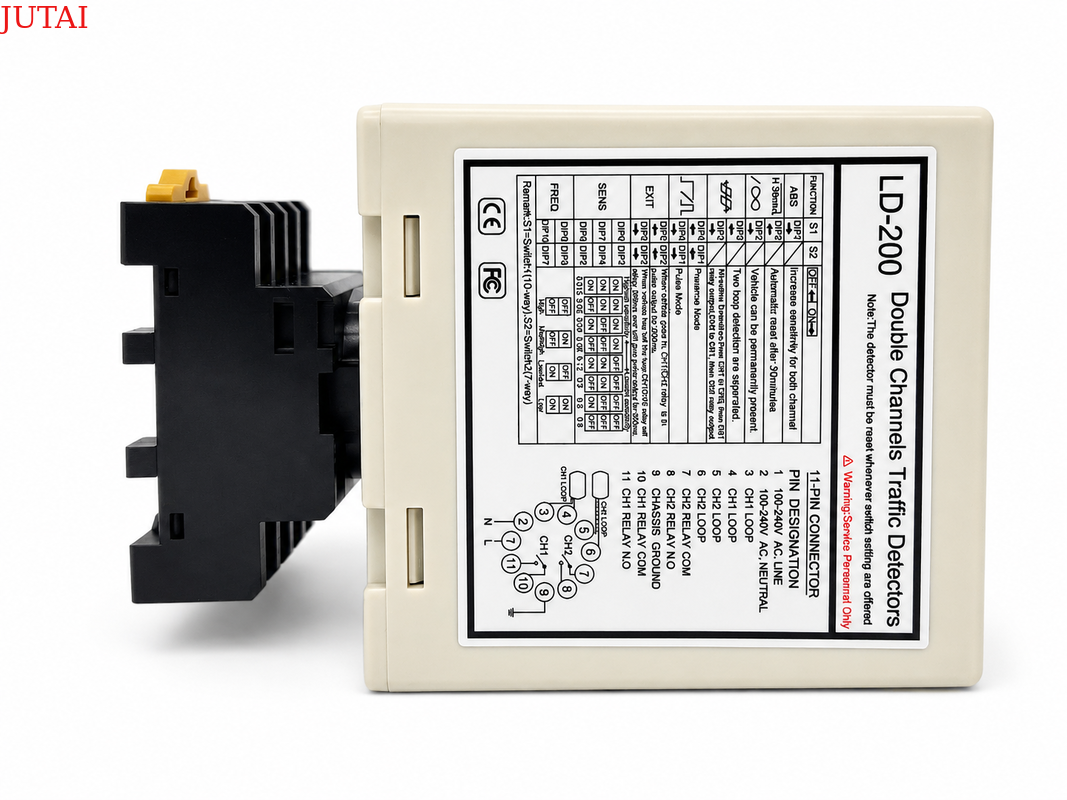

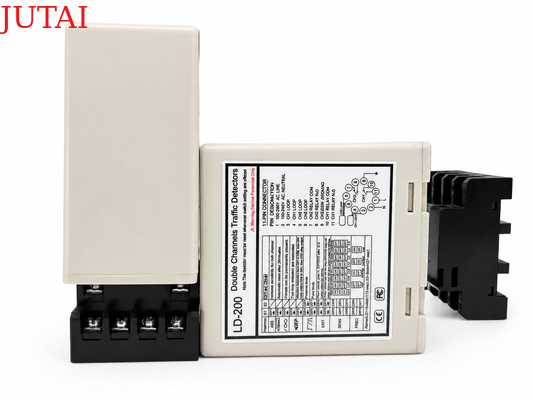

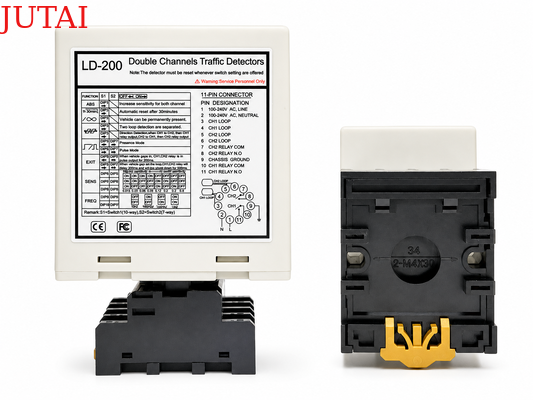

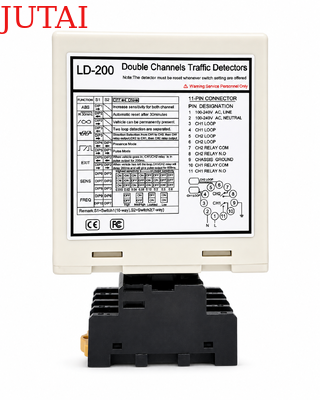

تم تصميم كاشف حلقة مزدوج القناة لبوابات مواقف السيارات مع تعديل حساسية 8 مستويات لتوفير اكتشاف دقيق للمركبات عند مداخل ومخارج مواقف السيارات الآلية. يمكن لقناتي الاستشعار الخاصتين به، CH1 و CH2، مراقبة حلقات حث منفصلة والعمل بشكل مستقل أو في أوضاع حلقة مزدوجة منسقة للتعرف على اتجاه المركبة. يتيح نطاق الحساسية القابل للاختيار 8 مستويات حساسية تتراوح من 0.015% إلى 0.8% ضبط كل قناة بدقة لأبعاد حلقات مختلفة وظروف طريق وأنواع مركبات مختلفة، مما يساعد الكاشف على الاستجابة بشكل موثوق لسيارات الركاب والشاحنات والمقطورات والمركبات الأخرى. مع أوضاع إخراج متعددة لوجود المركبة، ونبضة الدخول، ونبضة الخروج، والكشف الاتجاهي، يمكن للوحدة توفير إشارات تشغيل موثوقة لبوابات مواقف السيارات، ووحدات التحكم في الوصول، ومعدات إصدار التذاكر، وأنظمة إدارة المركبات.

بالنسبة للتركيبات التي توجد فيها عدة حلقات قريبة من بعضها البعض، يوفر الكاشف أربع ترددات تشغيل قابلة للتعديل لـ CH1 و CH2، مما يساعد على تقليل التداخل بين الحلقات والحفاظ على تشغيل مستقر. تعزيز الحساسية التلقائي (ASB) يعزز استمرارية الكشف للمقطورات والمركبات ذات الهيكل العالي، بينما توفر إعدادات الوجود الدائم وإعادة الضبط التلقائي المرونة لاستراتيجيات التحكم في مواقف السيارات المختلفة. تضمن المرحلات المستقلة للقنوات، ومؤشرات LED الواضحة للحالة والأعطال، وبرمجة مفاتيح DIP، ونطاق واسع من 20 إلى 2000 ميكرو هنري للحث على الحلقة سهولة التشغيل والصيانة. متوفر كـ LD-200 مع مدخل 100-240 فولت تيار متردد و LD-202 مع مدخل 12-24 فولت، يعد كاشف حلقة مواقف السيارات مزدوج القناة هذا حلاً عمليًا لأتمتة بوابات مواقف السيارات، وإدارة دخول/خروج المركبات، والتحكم في الوصول إلى مواقف السيارات، وتطبيقات الكشف الذكية الأخرى للمركبات.

• 1. نطاق الكشف 15-2000 ميكرو هنري
  • يدعم كاشف الحلقة نطاق كشف واسع من 15 ميكرو هنري إلى 2000 ميكرو هنري، مما يستوعب أحجام وتكوينات حلقات مختلفة لتطبيق متعدد الاستخدامات في سيناريوهات كشف حركة المرور المختلفة.
  • يتيح نطاق الكشف الواسع لكاشف الحلقة لدينا اكتشاف جميع أنواع المركبات، والدراجات النارية، والسيارات، والشاحنات الطويلة جدًا، والحافلات وما إلى ذلك.
• 2. جانب مدمج
  • يجمع الغلاف المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام كشف حركة مرور موجود.
• 3. قدرات التشخيص ومؤشر LED
  • تمكن قدرات التشخيص الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED، مما يضمن الأداء الأمثل ويقلل من وقت التوقف عن العمل.
• 4. وقت الوجود قابل للاختيار
  • يمكن اختيار خرج مرحل الوجود لتحديد وقت إخراج الكشف لوقت ثابت (أكثر من 30 دقيقة) بينما تظل المركبة على الحلقة، مما يوفر المرونة في إدارة حركة المرور.
• 5. تعزيز الحساسية التلقائي (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات الهيكل العالي عن طريق تعزيز الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف المركبة، مما يضمن التعرف الدقيق.
• 6. تعويض الانجراف البيئي التلقائي
  • تقوم كاشفات الحلقة (أو المستشعرات الأخرى) بضبط ومعايرة نفسها تلقائيًا للتغيرات في الظروف البيئية، مما يحافظ على دقة الكشف واستقراره على الرغم من اختلاف العوامل الجوية والبيئية.
• 7. إعداد مفتاح DIP 17
  • يجعل تصميم مفتاح DIP على الغلاف إعداد كاشف الحلقة أسهل وأوضح، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين تعيين جميع الوظائف ثم تثبيت كاشف الحلقة.
• 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف الحلقة مزدوج القناة كإصدارات قناة واحدة، ويدعم قناتي كشف مستقلتين.
  • كما يسمح بالمراقبة المتزامنة للحلقات المتعددة، ولديه القدرة على التعرف على الاتجاه في تطبيقات القناة الواحدة، مما يعزز مرونة ودقة اكتشاف المركبات.
• 9. منع تداخل التشويش المتبادل.
  • من خلال مفتاح DIP، يمكن تعديل تردد كاشف الحلقة لمنع تداخل التشويش المتبادل الناجم عن تركيب ملفي حلقة قريبين جدًا.

يمكن تكوين الكاشف من سلسلة LD-200 لأي من الأوضاع التالية:

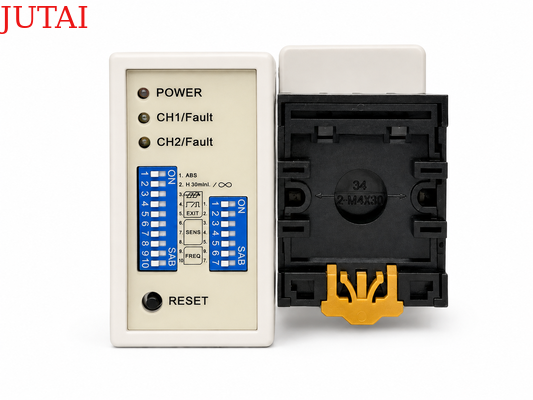

• مصباح LED للكشف CH1: مضاء باستمرار: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة بها دائرة مفتوحة أو أن عدد اللفات بعد الحلقة كبير جدًا.
• مصباح LED للكشف CH2: مضاء باستمرار: يشير إلى اكتشاف مركبة.
• يومض ببطء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• يومض بسرعة: يشير إلى أن الحلقة بها دائرة مفتوحة أو أن عدد اللفات بعد الحلقة كبير جدًا.

• يمكن تعديل الحساسية وتردد الحلقة بواسطة مفتاح DIP ذي 7 اتجاهات وإعداد مفتاح DIP ذي 10 اتجاهات.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح DIP إلى أوضاع مختلفة كما هو موضح في جداول إعداد مفتاح DIP أدناه. مفتاح DIP 6 و 7 و 8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.
• مفتاح DIP 3 و 4 و 5 لاختيار حساسية CH2 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• (المفتاح 1) DIP1 و DIP2 زيادة حساسية خاصة لكل من المقطورة (كلا القناتين)

(المفتاح 1=S1) D3 و D4 و D5 و (المفتاح 2=S2) D1 و D2 إعداد وظائف خاصة(وضع 1، 2، 3 الكشف الاتجاهي. الوضع 4، 5، 6 الوضع الطبيعي، يتم فصل اكتشاف الحلقتين.)

(المفتاح 1=S1) D6 و D7 و D8 و (المفتاح 2=S2) D3 و D4 و D5 إعداد اختيار حساسية CH1 و CH2. (ثمانية مستويات اختيارات)

(المفتاح 1=S1) D9 و D10 و (المفتاح 2=S2) D6 و D7 إعداد التردد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع الإعداد أو خليط أسفلت ساخن ليتناسب مع سطح الطريق.

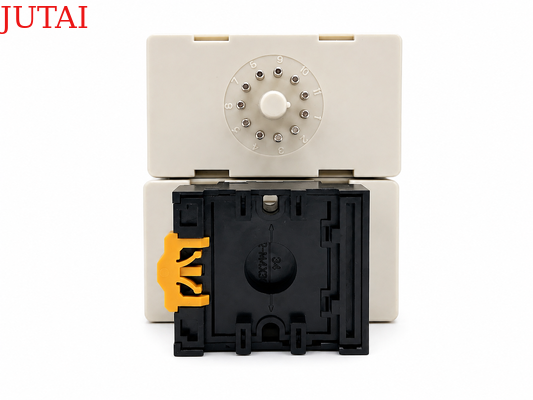

عند التركيب، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه العمودي

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت تيار متردد/مستمر	كابل الحلقة ملف تفلون 305 متر
LCR-MT
جهاز قياس متعدد
