الـكاشف حلقة قناة مزدوجة لدخول ومخرج موقف السيارات مع التعرف على اتجاه المركبةتم تطويرها لمواقع الوصول حيث يتطلب تحليل موثوق لحركة المركبة ، وليس مجرد الكشف عن الوجود. من خلال مراقبة حلقات إندوكسيتين من خلال CH1 و CH2 ،تحدد الوحدة ما إذا كانت السيارة تدخل أو تغادر حسب الترتيب الذي يتم فيه تفعيل الحلقاتهذا المنطق الاتجاهي مفيد بشكل خاص لدخول مواقف السيارات، وممرات الخروج، وبوابات الحواجز، وممرات الرسوم، وطرق الوصول الصناعية، وغيرها من تطبيقات حركة المرور ثنائية الاتجاه.ستة أنماط تشغيل قابلة للاختيار تسمح لجهاز الكشف بتنفيذ التحكم القائم على الاتجاه، الكشف المستقل عن الوجود المزدوج الحلقة ، مخرج نبض الدخول ، أو مخرج نبض الخروج ، في حين أن مخرجات الإرسال المنفصلة لكل قناة توفر اتصالًا مباشرًا لمراقبي موقف السيارات ،أنظمة بوابات الحاجز، أجهزة حساب المركبات، أضواء المرور، وغيرها من معدات التحكم الخارجية.

للحفاظ على الكشف المستقر في ظل ظروف الموقع المختلفة ، يوفر الكاشف ضبط الحساسية مستقل 8 مستويات لكلا القنوات ، وأربعة ترددات تشغيل قابلة للاختيارنطاق الحثية الحلزونية 20~2000 μH. يُساعد اختيار التردد في تقليل التشابك عندما يتم تثبيت حلقات متعددة بالقرب، بينمازيادة الحساسية التلقائية (ASB)يحسن استمرارية الكشف عن الشاحنات والمقطورات والمركبات المفصلة والمركبات ذات الهيكل العالي.الوجود الدائم وخيارات إعادة ضبط التلقائية تجعل الوحدة مناسبة لكل من الكشف عن مرور قصير الأجل واستخدام السيارة لفترة طويلة، في حين أن مؤشرات LED CH1/CH2 المخصصة تبسط مراقبة الحالة وتشخيص خطأ الحلقة أثناء التثبيت.LD-200 100 ∼ 240 VACوLD-202 1224 فولتفي إصدارات مختلفة، يقدم هذا جهاز الكشف عن حلقة المركبات مزدوج القناة حلًا مرنًا لمراقبة الوصول الحديثة إلى مواقف السيارات وإدارة اتجاه المركبات والأتمتة الذكية للنقل.

• 1نطاق الكشف 15-2000 ميكرو ساعة
  • يدعم كاشف الحلقة نطاق كشف واسع من 15 μH إلى 2000 μH ، حيث يستوعب أحجام وتكوينات حلقة مختلفة للتطبيق متعدد الاستخدامات في سيناريوهات كشف حركة المرور المختلفة.
  • مجموعة الكشف واسعة تمكن كاشف الحلقة لدينا للكشف عن جميع أنواع المركبات، الدراجات النارية، والسيارات، شاحنة طويلة فائقة، الحافلات وهلم جرا
• 2الجانب المدمج
  • يجمع المقصور المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح لهذه الكاشفة بتدميرها في أي نظام موجود للكشف عن حركة المرور.
• 3إمكانيات التشخيص وإشارات LED
  • تمكن القدرات التشخيصية الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED ، مما يضمن أداءً مثاليًا ويقلل من وقت التوقف.
• 4وقت الحضور المحدد
  • يمكن تحديد مخرج رله الحضور للحد من مخرج الكشف إلى وقت ثابت (أكثر من 30 دقيقة) بينما تظل السيارة في الحلقة ، مما يوفر المرونة في إدارة حركة المرور.
• 5زيادة الحساسية التلقائية (ASB)
  • تكتشف هذه الميزة بثقة مجموعات الشاحنات الكبيرة ومقطوراتها والمركبات ذات السرير العالي من خلال زيادة الحساسية تلقائيًا إلى أقصى حد عند اكتشاف السيارة ، مما يضمن تحديد دقة.
• 6تعويضات التجول البيئي التلقائي
  • أجهزة الكشف عن الحلقات (أو أجهزة استشعار أخرى) تعدل وتعديل نفسها تلقائيًا لتغييرات الظروف البيئية.الحفاظ على دقة الكشف واستقراره على الرغم من اختلاف الأجواء والعوامل البيئية.
• 7. 17 إعداد مفتاح الغطس
  • تصميم swich الغطاء يجعل إعداد كاشف الحلقة أسهل وأوضح، وهو أمر سهل الاستخدام للمستخدمين.يمكن للمستخدمين تعيين جميع الوظائف أولا ومن ثم تثبيت كاشف الحلقة.
• 8القنوات المزدوجة تعمل بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف حلقة قناة مزدوجة كنسختين من قناة واحدة ، يدعم قناتين اكتشاف مستقلتين.
  • كما يسمح بمراقبة متزامنة لعدة حلقات ، ويمكن لجهاز الكشف عن الحلقات التعرف على الاتجاه في تطبيقات القناة الواحدة.تحسين مرونة ودقة الكشف عن المركبات.
• 9-تداخلات مضادة للتداخل
  • من خلال مفتاح الغطس ، يمكن ضبط تردد كاشف الحلقة لمنع التداخل المتقاطع الناجم عن تركيب لفائف حلقة قريبة جدًا.

يمكن تكوين كاشف سلسلة LD-200 لأي من الأنماط التالية:

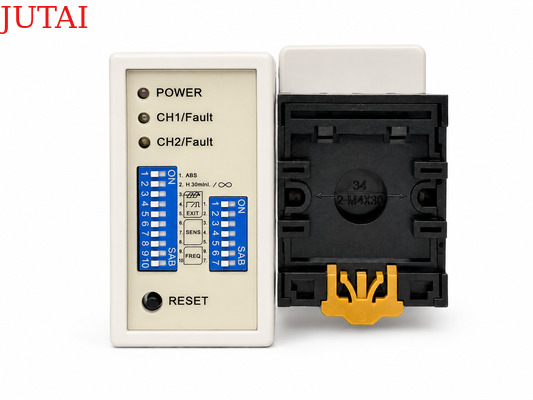

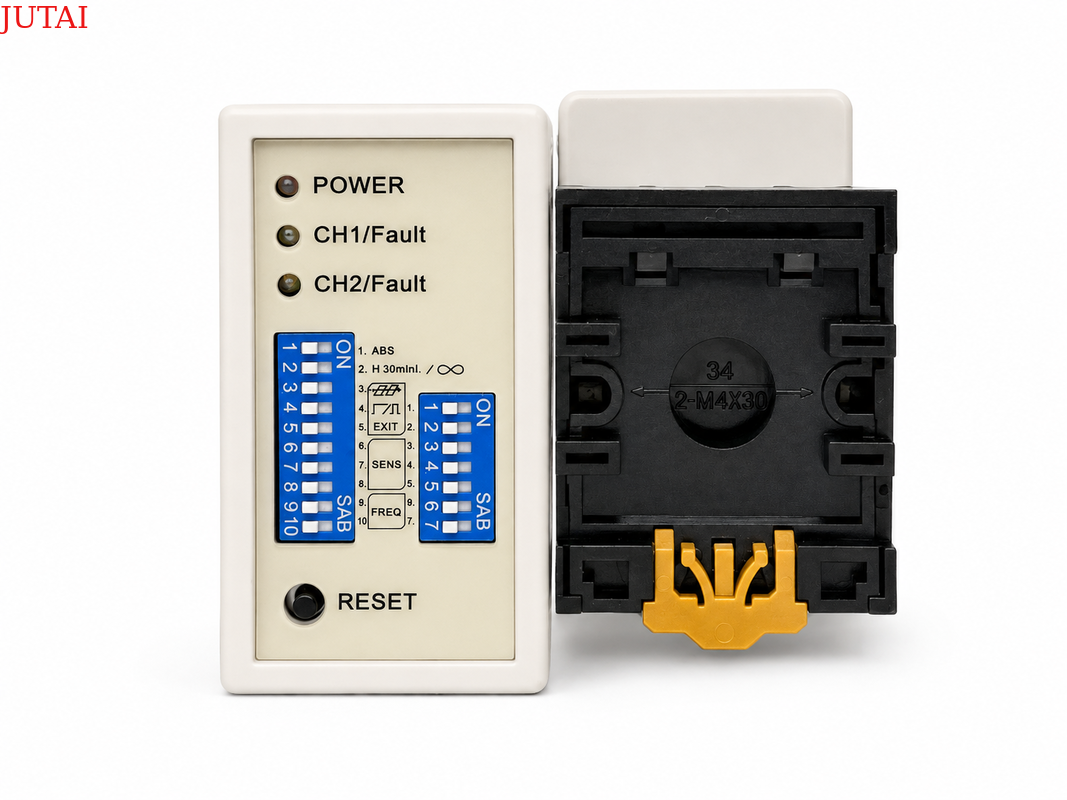

• الكشف عن CH1 LED:Continuously On: يشير إلى الكشف عن المركبة.
• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.
• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.
• الكشف عن CH2 LED:Continuously On: يشير إلى الكشف عن المركبة.
• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.
• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.

• يمكن تعديل حساسية وتردد الحلقة عن طريق تحديد مفتاح التخفيض 7 طريق و 10 طريق.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح الانبساط إلى أنماط مختلفة كما هو موضح في الجداول الإعدادية لمفتاح الانبساط أدناه. مفتاح الانبساط 6 و 7 و 8 لتحديد حساسية CH1 مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية
• مفتاح الغطس 3 و 4 و 5 لاختيار حساسية CH2 مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• (المفتاح 1) DIP1 و DIP2 زيادة الحساسية الخاصة لكلا المقطورين (القانالين)

(المفتاح1=S1) D3,D4,D5 و ((المفتاح2=S2) D1,D2 تعيين وظائف خاصة(الوضع1،23 إكتشاف الاتجاه، وضع 45،6 في الوضع الطبيعي ، يتم فصل اكتشاف حلقتين.)

(المفتاح1=S1) D6 & D7 & D8 و (المفتاح2=S2) D3 & D4 & D5 تعيين CH1 و CH2 اختيار الحساسية.(خيارات ثمانية مستويات)

(Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 تردد ضبط (20 K إلى 100 KHz).

زر إعادة التعيين:يرجى ملاحظة: يجب إعادة تعيين LD-200 في كل مرة يتم فيها تغيير الإعدادات في مفاتيح Dip.

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع التثبيت أو عصيدة الطحالب الساخنة ليتلاشى مع سطح الطريق.

عند التثبيت، يرجى الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت AC	قناة واحدة 12-24 فولت AC/DC	قناة مزدوجة 100-240 فولت AC	قناة مزدوجة 12-24 فولت AV/DC	كابل الحلقة 305 م لفائف التيفلون
الـ LCR-MT
عدة أبعاد
