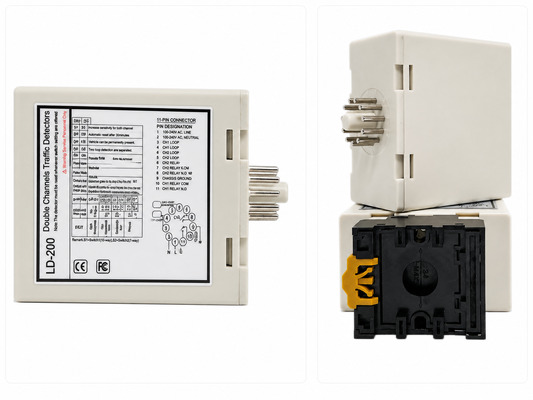

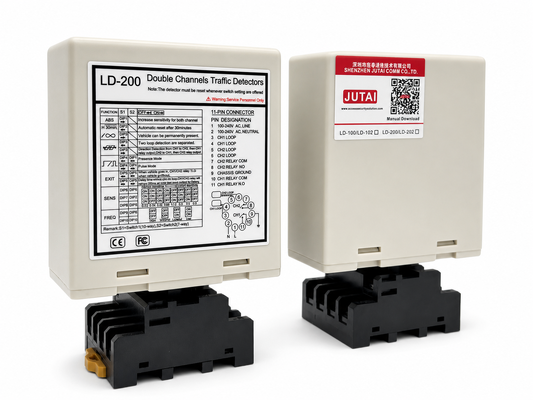

إن كاشف حلقة مركبة ثنائي القناة للكشف عن الاتجاه مع خرج مرحل مستقل مصمم للتحكم في الوصول إلى مواقف السيارات، وأنظمة بوابات الحاجز، والبوابات المنزلقة، وإدارة حركة المرور، والتطبيقات الأخرى التي تتطلب اكتشافًا دقيقًا لوجود المركبات واتجاه حركتها. مزود بقناتين مستقلتين، CH1 و CH2، يمكن للكاشف الاتصال بحلقتين حثيتين في وقت واحد وتحديد اتجاه حركة المركبة وفقًا للتسلسل الذي يتم فيه تشغيل الحلقات. توفر كل قناة خرج مرحل مستقل، مما يسمح بالتكامل المرن مع بوابات الحاجز، ووحدات التحكم في الوصول، وعدادات المركبات، وأنظمة دفع مواقف السيارات، وإشارات المرور، ومعدات الأتمتة الأخرى. مع أوضاع تشغيل متعددة قابلة للتحديد، يمكن للكاشف دعم التعرف على الاتجاه، والكشف المستقل عن وجود المركبات، وإخراج نبضة دخول المركبة، وإخراج نبضة خروج المركبة لمتطلبات تحكم مختلفة.

للتشغيل الموثوق به في بيئات اكتشاف المركبات الصعبة، يوفر كاشف الحلقة ثنائي القناةتعديل حساسية مستقل بـ 8 مستويات، وأربع ترددات تشغيل قابلة للتحديد، ونطاق حث حلقة واسع من 20-2000 ميكرو هنري، وكشف دائم عن الوجود، وإعادة تعيين تلقائية، وتعزيز تلقائي للحساسية (ASB). تعمل وظيفة ASB على تحسين الكشف المستقر للشاحنات والمقطورات والمركبات المفصلية والمركبات ذات الهيكل العالي، بينما يساعد تعديل التردد المستقل في تقليل التداخل بين الحلقات المتجاورة. تعمل مؤشرات حالة LED والأعطال على تبسيط التركيب واستكشاف الأخطاء وإصلاحها، ويسمح تكوين مفتاح DIP للمركبين بضبط أوضاع التشغيل والحساسية والتردد بسرعة في الموقع. مع خيارات طاقة مرنة LD-200 100-240 فولت تيار متردد و LD-202 12-24 فولت تيار مستمر، يوفر هذاكاشف حلقة مركبة ثنائي القناةحلاً موثوقًا لمداخل ومخارج مواقف السيارات، والبوابات الأوتوماتيكية، والتحكم في الوصول الصناعي، وعد المركبات، وأنظمة جسور الوزن، ومحطات الرسوم، وإدارة حركة المرور الذكية.

• 1. نطاق الكشف 15-2000 ميكرو هنري
  • يدعم كاشف الحلقة نطاق كشف واسع من 15 ميكرو هنري إلى 2000 ميكرو هنري، مما يستوعب أحجام وتكوينات حلقات مختلفة لتطبيق متعدد الاستخدامات في سيناريوهات اكتشاف حركة المرور المختلفة.
  • يتيح نطاق الكشف الواسع لكاشف الحلقة لدينا اكتشاف جميع أنواع المركبات، والدراجات النارية، والسيارات، والشاحنات الطويلة جدًا، والحافلات وما إلى ذلك
• 2. جانب مدمج
  • يجمع الغلاف المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام اكتشاف حركة مرور موجود.
• 3. قدرات التشخيص ومؤشر LED
  • تمكن قدرات التشخيص الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED، مما يضمن الأداء الأمثل ويقلل من وقت التوقف عن العمل.
• 4. وقت وجود قابل للتحديد
  • يمكن تحديد خرج مرحل الوجود لتقييد خرج الكشف إلى وقت ثابت (أكبر من 30 دقيقة) أثناء وجود مركبة على الحلقة، مما يوفر المرونة في إدارة حركة المرور.
• 5. تعزيز تلقائي للحساسية (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات الأسطح العالية عن طريق تعزيز الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف المركبة، مما يضمن التعرف الدقيق.
• 6. تعويض الانجراف البيئي التلقائي
  • تقوم كاشفات الحلقة (أو المستشعرات الأخرى) بضبط ومعايرة نفسها تلقائيًا للتغيرات في الظروف البيئية، مما يحافظ على دقة واستقرار الكشف على الرغم من تغيرات الطقس والعوامل البيئية.
• 7. إعداد مفتاح DIP 17
  • يجعل تصميم مفتاح DIP على الغلاف إعداد كاشف الحلقة أسهل وأوضح، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين تعيين جميع الوظائف ثم تثبيت كاشف الحلقة.
• 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف الحلقة المزدوجة كإصدارين بقناة واحدة، ويدعم قناتي كشف مستقلتين.
  • كما يسمح بالمراقبة المتزامنة لحلقات متعددة، يمتلك كاشف الحلقة القدرة على التعرف على الاتجاه في تطبيقات القناة الواحدة. مما يعزز مرونة ودقة اكتشاف المركبات.
• 9. تداخل مضاد للتشويش.
  • من خلال مفتاح DIP، يمكن تعديل تردد كاشف الحلقة لمنع تداخل التشويش الناتج عن تركيب ملفي حلقة قريبين جدًا.

يمكن تكوين كاشف سلسلة LD-200 لأي من الأوضاع التالية:

• مؤشر LED للكشف CH1: ثابت: يشير إلى اكتشاف مركبة.
• وميض بطيء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• وميض سريع: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.
• مؤشر LED للكشف CH2: ثابت: يشير إلى اكتشاف مركبة.
• وميض بطيء: يشير إلى أن الحلقة بها دائرة قصر أو أن عدد اللفات بعد الحلقة غير كافٍ.
• وميض سريع: يشير إلى أن الحلقة مفتوحة الدائرة أو أن عدد اللفات بعد الحلقة كبير جدًا.

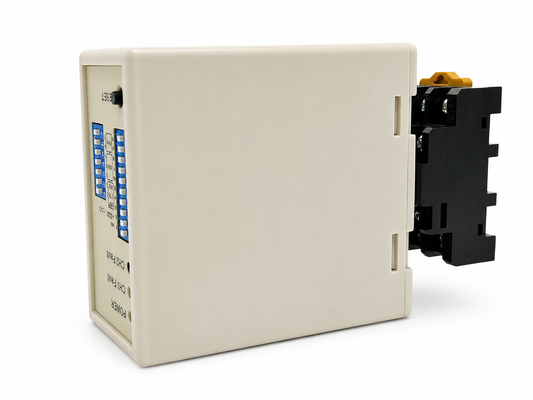

• يمكن تعديل حساسية وتردد الحلقة بواسطة مفتاح DIP ذي 7 اتجاهات ومفتاح DIP ذي 10 اتجاهات.
• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح DIP إلى أوضاع مختلفة كما هو موضح في جداول إعداد مفتاح DIP أدناه. مفتاح DIP 6 و 7 و 8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.
• مفتاح DIP 3 و 4 و 5 لاختيار حساسية CH2 حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• (المفتاح 1) DIP1 و DIP2 زيادة حساسية خاصة لكلتا المقطورتين (كلتا القناتين)

(المفتاح 1=S1) D3 و D4 و D5 و (المفتاح 2=S2) D1 و D2 إعداد وظائف خاصة(الوضع 1 و 2 و 3 الكشف عن الاتجاه. الوضع 4 و 5 و 6 الوضع الطبيعي، يتم فصل اكتشاف الحلقتين.)

(المفتاح 1=S1) D6 و D7 و D8 و (المفتاح 2=S2) D3 و D4 و D5 إعداد اختيار حساسية CH1 و CH2. (ثمانية مستويات اختيارات)

(المفتاح 1=S1) D9 و D10 و (المفتاح 2=S2) D6 و D7 إعداد التردد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع الإعداد أو معجون بيتومين ساخن ليتناسب مع سطح الطريق.

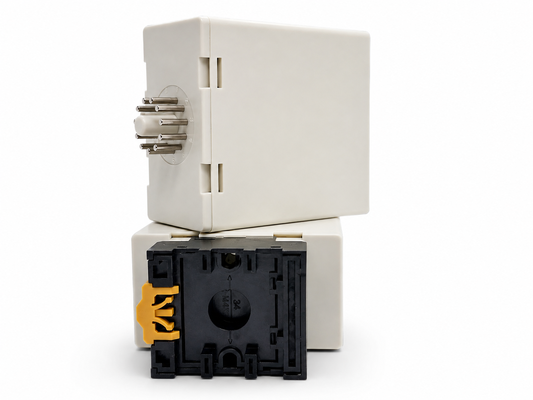

عند التركيب، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه الرأسي

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت تيار متردد/مستمر	كابل الحلقة ملف تيفلون 305 متر
LCR-MT
جهاز قياس متعدد
