رادار الميكروويف | كشف 4م×2م | حماية IP54 | مضاد للتداخل

الاسم التجاري:	JUTAI
رقم الطراز:	RD24-4S
الـ MOQ:	100
السعر:	4-6 USD according to order quantity
تفاصيل التعبئة:	كرتون
شروط الدفع:	/ تي تي، بايبال، أليباي، ويسترن يونيون

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شنتشن الصين

إصدار الشهادات:

الحد الأقصى لارتفاع التركيب:

تكنولوجيا:

رادار دوبلر الميكروويف

تردد الارسال:

24.125 جيجا هرتز

الارسال يشع الطاقة:

<20 ديسيبل ميلي واط

كثافة طاقة المرسل:

≥5 ميجاوات/سم

زوايا الميل:

0°~90° عمودي; -30 درجة ~ +30 درجة جانبية

مجال الكشف (تركيب 2.2 متر):

4 م (عرض) × 2 م (عمق)

وضع الكشف:

كشف الحركة

الحد الأدنى من السرعة التي يمكن اكتشافها:

5 سم/ثانية (محور المستشعر)

جهد الإمداد:

12-24 فولت تيار متردد ±10%؛ 12-24 فولت تيار مستمر +30% / -10%

تردد التيار الكهربائي:

50-60 هرتز

استهلاك الطاقة:

≥2 واط (فا)

وضع الإخراج:

تبديل إخراج الأنبوب

وقت إخراج الإشارة:

عقد 1.5 ثانية

ماكس الاتصال الجهد:

42 فولت تيار متردد/تيار مستمر

ماكس الاتصال الحالي:

1A (مقاوم)

ماكس تبديل الطاقة:

30 واط (تيار مستمر) / 60 فولت أمبير (تيار متردد)

نطاق درجة حرارة العمل:

-20 ℃ ~ +55 ℃

درجة الحماية:

المطابقة المعيارية:

آر آند تي تي إي 1999/5/ إي سي؛ إي إم سي 89/336/إيك

مادة:

لون السكن:

أسود/فضي

الأبعاد (العرض × الارتفاع × العمق):

120 مم × 80 مم × 50 مم

الوزن الصافي:

0.215 كجم

طول الكابل:

2.2 م

القدرة على العرض:

5000 جهاز كمبيوتر شخصى شهريا

إبراز:

مستشعر حركة الميكروويف مع حماية IP54,رادار الميكروويف كشف 4م×2م,مستشعر حركة الميكروويف المضاد للتداخل

microwave radar 4m×2m detection

anti-interference microwave motion sensor

وصف المنتج

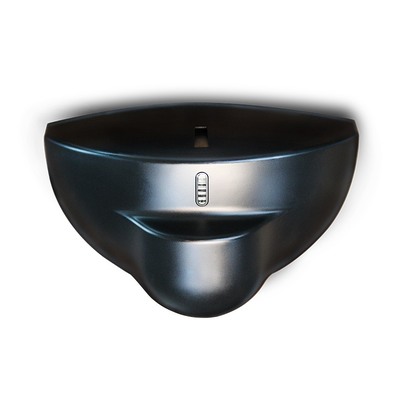

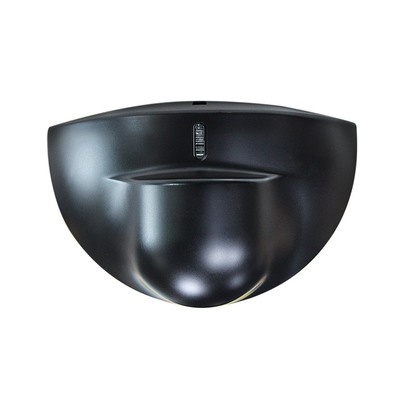

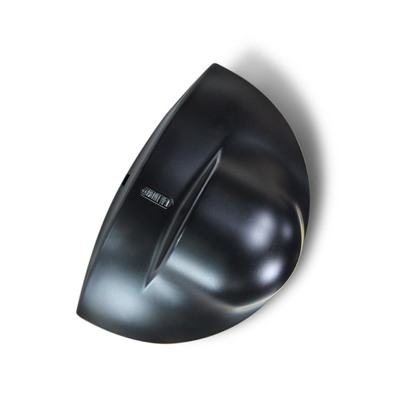

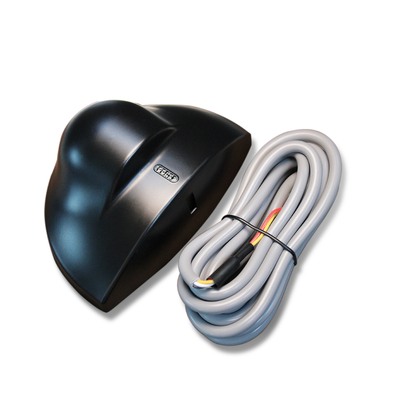

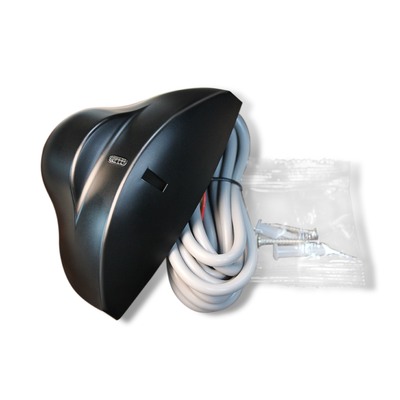

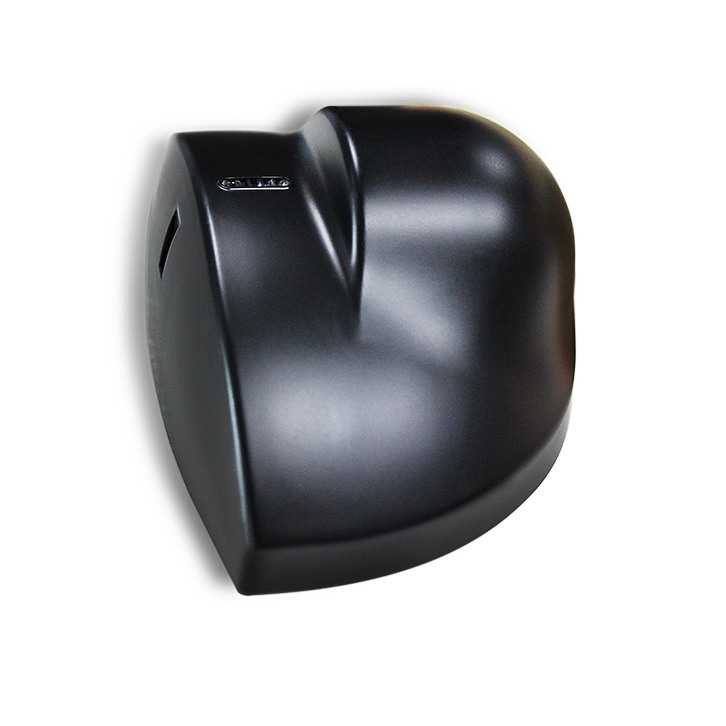

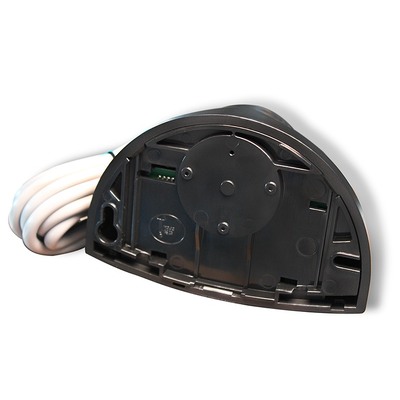

رادار الميكروويف | كشف 4م × 2م | حماية IP54 | مضاد للتداخل

يُعد رادار الميكروويف هذا حلاً عالي الأداء للكشف عن الحركة، مصممًا لمختلف سيناريوهات أتمتة الأبواب والتحكم في الوصول التجاري، ويتميز بنطاق كشف واسع يبلغ 4م × 2م، وحماية قوية IP54، وتقنية متقدمة مضادة للتداخل - مما يوفر استشعارًا ثابتًا وموثوقًا به في البيئات ذات الحركة المرورية العالية والبيئات الكهرومغناطيسية المعقدة. تمت معايرته للحصول على أداء مثالي عند ارتفاع التركيب القياسي البالغ 2.2 متر، ويغطي مجال الكشف الخاص به البالغ 4 أمتار (عرض) × 2 متر (عمق) منطقة الدخول الكاملة لمعظم الأبواب الأوتوماتيكية والزجاجية والتجارية، مع هوائي مسطح عالي الكسب يضمن التقاط الحركة الخالي من النقاط العمياء للأهداف التي تتحرك بسرعة تزيد عن 5 سم/ثانية. هذه التغطية الواسعة مثالية للمراكز التجارية المزدحمة، وردهات المكاتب، وواجهات المحلات التجارية، مما يلغي حالات عدم الكشف حتى أثناء ذروة حركة المشاة ويتكيف بسلاسة مع الممرات الضيقة وفتحات الدخول الواسعة عبر تعديل بسيط للزاوية.

تتمثل إحدى نقاط القوة الأساسية لهذا الرادار في تصميمه المضاد للتداخل، والذي يقوم بتصفية الاضطرابات الكهرومغناطيسية من مصابيح النيون والإلكترونيات التجارية ومعدات إمدادات الطاقة - وهي أسباب شائعة للمشغلات الخاطئة في الأماكن التجارية المزدحمة. كما أنه يرفض الإشارات الخاطئة الناتجة عن اهتزازات الباب وحركة البيئة المحيطة، مما يضمن أن الحركة البشرية المتعمدة فقط هي التي تبدأ استجابة لأتمتة الأبواب السلسة. مقترنًا بحماية IP54 المقاومة للغبار والماء، فإنه يحمي المكونات الداخلية من الرذاذ اليومي وتراكم الغبار والتآكل المادي الطفيف، ويعمل بثبات في كل من المناطق الداخلية شبه المغلقة والمداخل الخارجية المغطاة. يتحمل درجات الحرارة القصوى من -20 درجة مئوية إلى +55 درجة مئوية، مما يجعله مناسبًا للاستخدام على مدار العام في مختلف المناخات.

تم تصميم الرادار للتكامل العملي، ويتميز باستهلاك طاقة منخفض للغاية (أقل من 2 واط) وتوافق جهد واسع 12-24 فولت تيار متردد/مستمر، مما يجعله يتناسب بسهولة مع إعدادات طاقة التحكم في الأبواب الحالية دون الحاجة إلى محولات إضافية. مؤشر LED واضح للحالة يبسط التركيب السريع واستكشاف الأخطاء وإصلاحها، بينما يسمح غلاف ABS المدمج بالتركيب الخفي على إطارات الأبواب أو الجدران. يتوافق هذا الرادار الميكروويفي مع معايير R&TTE و EMC الدولية، ويجمع بين الكشف الواسع والحماية القوية والأداء الخالي من التداخل، مما يجعله خيارًا متعدد الاستخدامات وقليل الصيانة لجميع احتياجات استشعار الحركة التجارية وأتمتة الأبواب.

رادار الميكروويف | كشف 4م×2م | حماية IP54 | مضاد للتداخل 0

أبرز مميزات المنتج

تردد ميكروويف رئيسي 24.125 جيجاهرتز للكشف المستقر عن الحركة (أكبر من أو يساوي 5 سم/ثانية)
مجال كشف واسع: 4 متر (عرض) × 2 متر (عمق) عند ارتفاع تركيب 2.2 متر
تعديل زاوية مرن: 0 درجة ~ 90 درجة عمودي / -30 درجة ~ +30 درجة جانبي
مزود طاقة واسع: 12-24 فولت تيار متردد/مستمر مع استهلاك طاقة منخفض (أقل من أو يساوي 2 واط)
حماية IP54 ودرجة حرارة تشغيل -20 درجة مئوية ~ +55 درجة مئوية للاستخدام الداخلي/الخارجي شبه المغلق
سهولة التركيب والتعديل مع حجم مدمج، ومقاومة حساسية قابلة للتعديل، ومؤشر LED واضح للحالة
خرج موثوق: 1.5 ثانية تثبيت الإشارة، 42 فولت تيار متردد/مستمر كحد أقصى لجهد التلامس، 1 أمبير تيار مقاوم

المواصفات الفنية

المعلمة	المواصفات
التكنولوجيا	رادار دوبلر بالميكروويف
تردد الإرسال	24.125 جيجاهرتز
طاقة الإرسال المشعة	أقل من 20 ديسيبل ميلي واط EIRP
كثافة طاقة الإرسال	أقل من أو يساوي 5 ميلي واط/سم مربع
أقصى ارتفاع للتركيب	3 متر
زوايا الميل	0 درجة ~ 90 درجة عمودي؛ -30 درجة ~ +30 درجة جانبي
مجال الكشف (تركيب 2.2 متر)	4 متر (عرض) × 2 متر (عمق)
وضع الكشف	كشف الحركة
الحد الأدنى لسرعة الكشف	5 سم/ثانية (محور المستشعر)
جهد الإمداد	12-24 فولت تيار متردد ±10٪؛ 12-24 فولت تيار مستمر +30٪ / -10٪
تردد الشبكة	50-60 هرتز
استهلاك الطاقة	أقل من أو يساوي 2 واط (فولت أمبير)
وضع الخرج	خرج أنبوب التبديل
وقت خرج الإشارة	1.5 ثانية تثبيت
الجهد الأقصى للتلامس	42 فولت تيار متردد/مستمر
التيار الأقصى للتلامس	1 أمبير (مقاوم)
أقصى قدرة تبديل	30 واط (تيار مستمر) / 60 فولت أمبير (تيار متردد)
نطاق درجة حرارة العمل	-20 درجة مئوية ~ +55 درجة مئوية
درجة الحماية	IP54
مطابقة المعايير	R&TTE 1999/5/EC؛ EMC 89/336/EEC
المادة	ABS
لون الغلاف	أسود/فضي
الأبعاد (عرض × ارتفاع × عمق)	120 مم × 80 مم × 50 مم
الوزن الصافي	0.215 كجم
طول الكابل	2.2 متر

دليل التركيب والتعديل

يرتبط أداء المستشعر ارتباطًا وثيقًا بالتركيب والتعديل الصحيحين. تشغيل بسيط لا يتطلب أدوات احترافية:

متطلبات التركيب

تجنب مواضع الاهتزاز، والقرب من مصابيح النيون، وحجب المستشعر؛ لا تلمس الأجزاء الإلكترونية الداخلية أثناء التركيب.

تعديل الحساسية

قم بتدوير مقاوم الحساسية بلطف وببطء؛ تحدد قيمة الحساسية حجم مجال الكشف (اضبط على 1/2 أو أعلى لمسافة كشف قصيرة).

تعديل الزاوية

الزاوية الجانبية للهوائي المسطح = موضع مجال الكشف؛ الزاوية العمودية = عمق مجال الكشف؛ اضبط زاوية وحدة الميكروويف على 45 درجة أو أعلى للحصول على كشف مثالي.

فحص الحالة

يومض مؤشر LED بعد التشغيل (وضع الاستعداد العادي)؛ يضيء مؤشر LED باستمرار عند اكتشاف هدف متحرك (تشغيل الكشف).

دليل استكشاف الأخطاء وإصلاحها

ظاهرة الخطأ	الأسباب المحتملة	الإجراء التصحيحي
الباب لا يفتح ومؤشر LED لا يضيء	انقطاع طاقة المستشعر	تحقق من توصيل الأسلاك وصلاحية مصدر الطاقة
الباب يفتح/يغلق باستمرار	المستشعر يكتشف اهتزاز/حركة الباب؛ مصدر تداخل في نطاق الكشف	ثبت المستشعر بإحكام؛ قم بزيادة زاوية الميل/تقليل الحساسية؛ قم بإزالة مصادر التداخل في مجال الكشف
مسافة الكشف قريبة جدًا	حساسية منخفضة؛ زاوية وحدة الميكروويفأقل من 45 درجة؛ المستشعر محجوب	اضبط مقاوم الحساسية على 1/2 أو أعلى؛ اضبط زاوية الوحدة على 45 درجة أو أعلى؛ قم بإزالة الأجسام المحجوبة

سيناريوهات التطبيق

RD24-4S هو مستشعر كشف حركة متعدد السيناريوهات مع قابلية تكيف عالية، ينطبق بشكل أساسي على:

أنظمة الأبواب الأوتوماتيكية: الأبواب المنزلقة، الأبواب المتأرجحة، الأبواب الزجاجية الاستقرائية (المباني التجارية، مراكز التسوق، مباني المكاتب)
الأمن والمراقبة: كشف أمن المحيط، استقراء الحركة البشرية الداخلية (سكني، مصنع، مستودع)
الأتمتة الصناعية: كشف حركة سيور النقل، استقراء بدء/إيقاف المعدات (خطوط إنتاج الصناعات الخفيفة)
المباني الذكية: استقراء الإضاءة الذكية، استقراء تكييف الهواء (المناطق العامة مثل الممرات والمصاعد)

التقنيات الأساسية

مستشعر رادار دوبلر بالميكروويف مستشعر رادار 24.125 جيجاهرتز مستشعر حركة الباب الأوتوماتيكي مستشعر كشف المجال الواسع مستشعر حركة IP54
