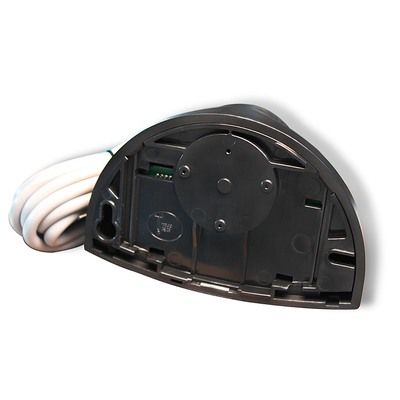

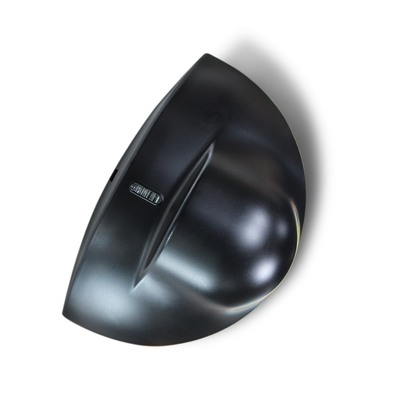

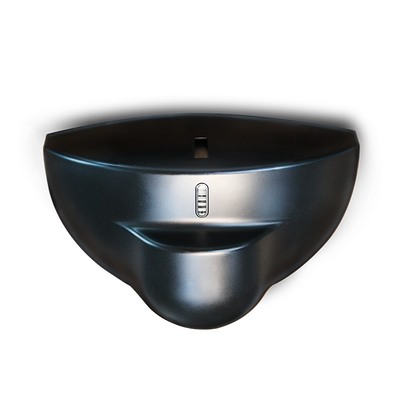

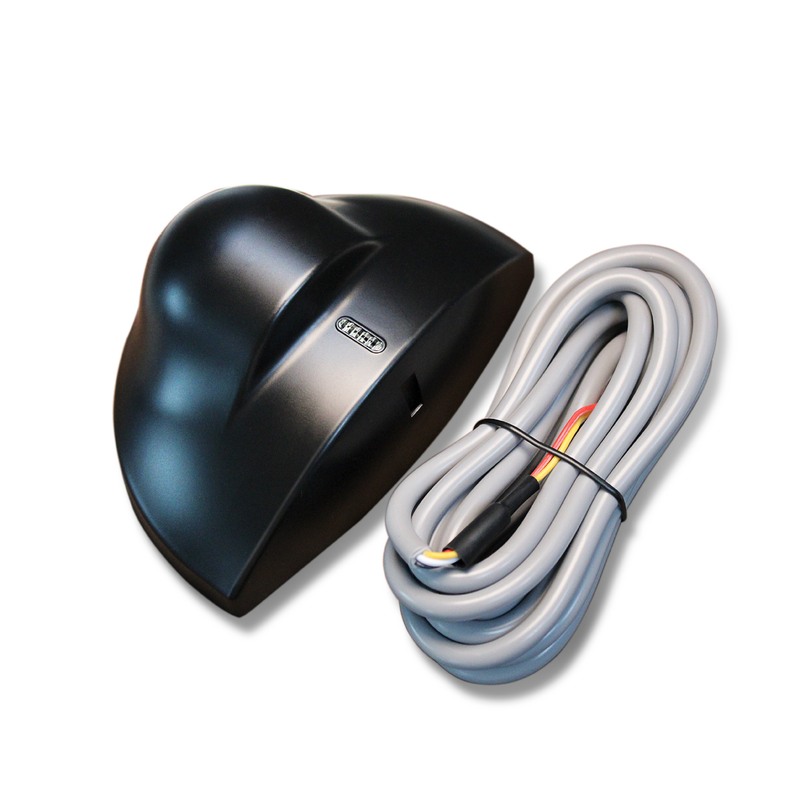

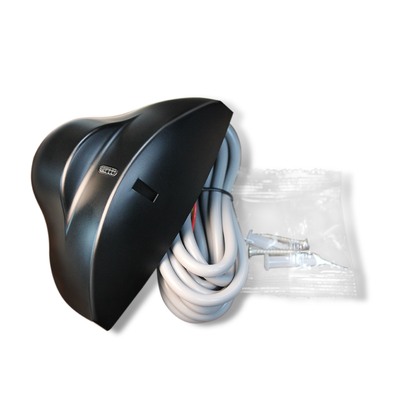

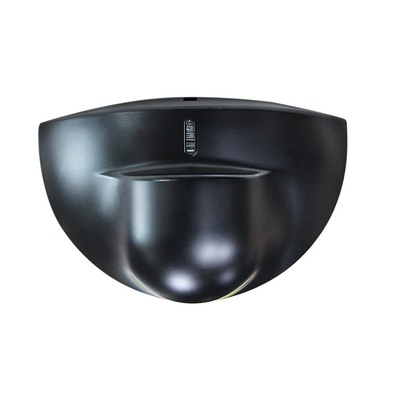

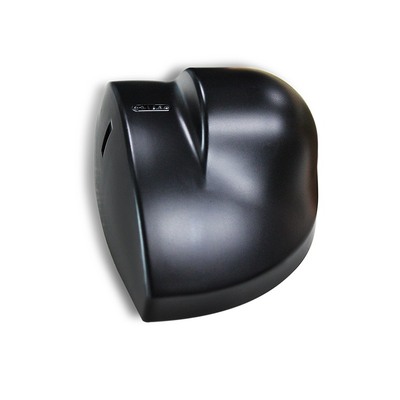

جهاز استشعار الباب التجاري 24.125GHz 12-24V AC/DC تركيب سهل حساسية

الاسم التجاري:	JUTAI
رقم الطراز:	RD24-4
الـ MOQ:	100
السعر:	4-6 USD according to order quantity
تفاصيل التعبئة:	كرتون
شروط الدفع:	/ تي تي، بايبال، أليباي، ويسترن يونيون

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شنتشن الصين

إصدار الشهادات:

تكنولوجيا:

رادار دوبلر الميكروويف

تردد الارسال:

24.125 جيجا هرتز

الارسال يشع الطاقة:

<20 ديسيبل ميلي واط

كثافة طاقة المرسل:

≥5 ميجاوات/سم

الحد الأقصى لارتفاع التركيب:

زوايا الميل:

0°~90° عمودي; -30 درجة ~ +30 درجة جانبية

مجال الكشف (تركيب 2.2 متر):

4 م (عرض) × 2 م (عمق)

وضع الكشف:

كشف الحركة

الحد الأدنى من السرعة التي يمكن اكتشافها:

5 سم/ثانية (محور المستشعر)

جهد الإمداد:

12-24 فولت تيار متردد ±10%؛ 12-24 فولت تيار مستمر +30% / -10%

تردد التيار الكهربائي:

50-60 هرتز

استهلاك الطاقة:

≥2 واط (فا)

وضع الإخراج:

تبديل إخراج الأنبوب

وقت إخراج الإشارة:

عقد 1.5 ثانية

ماكس الاتصال الجهد:

42 فولت تيار متردد/تيار مستمر

ماكس الاتصال الحالي:

1A (مقاوم)

ماكس تبديل الطاقة:

30 واط (تيار مستمر) / 60 فولت أمبير (تيار متردد)

نطاق درجة حرارة العمل:

-20 ℃ ~ +55 ℃

درجة الحماية:

المطابقة المعيارية:

آر آند تي تي إي 1999/5/ إي سي؛ إي إم سي 89/336/إيك

مادة:

لون السكن:

أسود/فضي

الأبعاد (العرض × الارتفاع × العمق):

120 مم × 80 مم × 50 مم

الوزن الصافي:

0.215 كجم

طول الكابل:

2.2 م

القدرة على العرض:

5000 جهاز كمبيوتر شخصى شهريا

إبراز:

24جهاز استشعار حركة الميكروويف,جهاز استشعار الأبواب من 12-24 فولت AC/DC,أجهزة استشعار الأبواب التجارية سهلة التثبيت

12-24V AC/DC door sensor

easy mounting commercial door sensor

وصف المنتج

جهاز استشعار الباب التجاري 24.125GHz 12-24V AC/DC تركيب سهل حساسية

هذا مستشعر الباب التجاري 24.125GHz هو حل كشف الحركة المصمم خصيصا لجميع الإعدادات المدخل التجاري، مع دعم الجهد العالمي 12-24V AC / DC،والحساسية القابلة للتخصيص مثالي للمساحات التجارية ذات حركة المرور الكثيفة بما في ذلك مباني المكاتب، وعروض التجزئة، ومراكز التسوق ومراكز الخدمة. مدعومة بتكنولوجيا الدوبلر الميكروويفية المهنية 24.125GHz، يوفر استشعار الحركة الدقيق للحركة البشرية عند ≥5 سم / ثانية،مع مقياس حساسية مخصص لضبط القدرة التي تسمح لك بتحسين نطاق الكشف لمختلف أنواع الأبواب التجارية: زيادة حساسية الممرات التجارية الواسعة لالتقاط جميع حركة المرور القادمة، أو خفضها لأبواب المتاجر الضيقة لتصفية التداخلات من عابرين الشارع،القضاء على الزنادات الكاذبة وضمان أتمتة الأبواب بسلاسة.

توافقه للجهد الواسع من 12-24 فولت AC/DC هو مُغير لعبة للتطبيقات التجارية العالميةالتكيف السلس مع أنظمة التحكم في الطاقة المتغيرة في المباني التجارية القياسية والطاقة المستمرة منخفضة الجهد دون محولات طاقة إضافية أو محولات، مما يقلل من أجزاء التثبيت ويتطابق مع مواصفات الطاقة الإقليمية مع إزالة المتاعب. تم تحسين تصميم التثبيت السهل للكفاءة التجارية:مع غطاء ABS مضغوط وبناء خفيف الوزن، يتم تثبيتها مباشرة على إطارات الأبواب والجدران أو السقف مع الأجهزة الأساسية، لا تتطلب أدوات مهنية أو خبرة تقنية.2m كابل سلكي مسبق يتناسب مع واجهات JST القياسية و COM / NO الإرسال، مما يتيح التوصيل السريع مع أنظمة التحكم في الأبواب التجارية الحالية لإعداد سريع في الموقع.

تم بناؤه ليتحمل صعوبات الاستخدام التجاري، ويتميز بتصنيف IP54 ضد الغبار والماء، يعمل بشكل مستقر في درجات الحرارة من -20 درجة مئوية إلى +55 درجة مئوية،واستهلاك طاقة منخفض للغاية ≤2W للعمل المستمر 24 ساعة في اليوممؤشر حالة LED واضح يوفر في الوقت الحقيقي الطاقة وتغذية الردود الكشفية لحل المشاكل السريع،ويتوافق مع معايير R&TTE و EMC الدولية للأداء الخالي من التداخل بالقرب من الأجهزة الإلكترونية التجارية مثل لافتات النيون وأجهزة الصرافةهذا المستشعر يجمع بين التوافق المرن للطاقة، والتركيب التجاري السريع والحساسية المخصصة، مما يجعلها موثوقة،خيار كشف الحركة فعال من حيث التكلفة لكل حاجة أتمتة الباب التجاري.

جهاز استشعار الباب التجاري 24.125GHz 12-24V AC/DC تركيب سهل حساسية 0

أبرز المنتجات

24.125GHz تردد الميكروويف الرئيسي للكشف عن الحركة المستقرة (≥5cm/s)
مجال الكشف الواسع: 4m ((W) * 2m ((D) عند ارتفاع تركيب 2.2m
تعديل الزاوية المرنة: 0°~90° عمودي / -30°~+30° ميل جانبي
إمدادات الجهد العريض: 12-24V AC/DC مع استهلاك طاقة منخفض (≤2W)
حماية IP54 ودرجة حرارة العمل -20 °C ~ + 55 °C للاستخدام في الداخل / الخارج شبه مغلق
تثبيت سهل وتعديل مع حجم مضغوط، ومقياس الحساسية، وإشارة حالة LED واضحة
مخرج موثوق به: 1.5s الإشارة الاحتفاظ، 42V AC/DC أقصى فولتاج الاتصال، 1A التيار المقاوم

المواصفات التقنية

المعلم	المواصفات
التكنولوجيا	رادار الدوبلر الميكروويف
تردد المرسل	24.125 غيغاهرتز
الطاقة المشعة من جهاز الإرسال	< 20 dBm EIRP
كثافة طاقة جهاز الإرسال	≤5mW/cm
الحد الأقصى لارتفاع التثبيت	3م
زوايا الانحناء	0°~90° عمودي؛ -30°~+30° جانبي
مجال الكشف (تثبيت 2.2m)	4m ((W) * 2m ((D)
وضع الكشف	الكشف عن الحركة
الحد الأدنى للسرعة القابلة للكشف	5cm/s (محور جهاز الاستشعار)
فولتاج التغذية	12-24 فولت AC ± 10% ؛ 12-24 فولت DC + 30% / -10%
التردد الرئيسي	50-60 هرتز
استهلاك الطاقة	≤2W ((VA)
وضع الخروج	مخرج أنبوب التبديل
وقت خروج الإشارة	1.5s تمسك
أقصى فولتاج اتصال	42 فولت AC/DC
الحد الأقصى لتيار الاتصال	1A (المقاومة)
أقصى قدرة التبديل	30W ((DC) / 60VA ((AC)
نطاق درجة حرارة العمل	-20°C ~ +55°C
درجة الحماية	IP54
الامتثال للمعايير	R&TTE 1999/5/EC؛ EMC 89/336/EEC
المواد	الـ ABS
لون المقصورة	الأسود / الفضة
"الأبعاد" (WHD)	120ملم80ملم50ملم
الوزن الصافي	0. 215 كجم
طول الكابل	2.2م

دليل التثبيت والتعديل

أداء جهاز الاستشعار يرتبط ارتباطا وثيقا بالتركيب الصحيح وتعديله. التشغيل البسيط دون الحاجة إلى أدوات مهنية:

متطلبات متزايدة

تجنب المواقع الاهتزازية ، قرب مصباح النيون ، وغمض جهاز الاستشعار ؛ لا تلمس الأجزاء الإلكترونية الداخلية أثناء التثبيت.

تعديل الحساسية

قم بتدوير مقياس الحساسية برفق وببطء؛ قيمة الحساسية تحدد حجم مجال الكشف (ضبط إلى 1/2 أو أعلى لمسافة الكشف القصيرة).

ضبط الزاوية

الزاوية الجانبية للهوائية المستوية = موقع مجال الكشف؛ الزاوية الرأسية = عمق مجال الكشف؛ حدد زاوية وحدة الميكروويف إلى 45 درجة أو أكثر لتحقيق الكشف الأمثل.

فحص الحالة

مصباح LED يضيء بعد تشغيل (الوضع العادي في حالة الاحتياط) ؛ مصباح LED يضيء باستمرار عند اكتشاف هدف متحرك (شغل الكشف).

دليل حل المشاكل

ظاهرة الخطأ	الأسباب المحتملة	الإجراءات التصحيحية
الباب لا يفتح و LED لا ضوء	أطفاء جهاز الاستشعار	تحقق من صحة توصيل الأسلاك ومصدر الطاقة
الباب يفتح / يغلق باستمرار	يكتشف جهاز الاستشعار اهتزاز/حركة الباب؛ مصدر تداخل في نطاق الكشف	قم بتثبيت جهاز الاستشعار بحزم ؛ زيادة زاوية الانحناء / تقليل الحساسية ؛ إزالة مصادر التداخل في مجال الكشف
مسافة الكشف قريبة جداً	حساسية منخفضة؛ زاوية وحدة الميكروويف < 45 درجة؛ جهاز الاستشعار مسدود	ضبط مقياس الحساسية إلى 1/2 أو أعلى؛ تعيين زاوية الوحدة إلى ≥45 درجة؛ إزالة الأجسام التي تغلق

سيناريوهات التطبيق

RD24-4S هو جهاز استشعار للكشف عن الحركة متعدد السيناريوهات ذو القدرة على التكيف العالية ، قابل للتطبيق في المقام الأول على:

أنظمة الأبواب الآلية:الأبواب المنزلية، الأبواب المتحركة، الأبواب الزجاجية (المباني التجارية، مراكز التسوق، المباني المكتبية)
الأمن والمراقبة:الكشف عن أمن المحيط، تحفيز الحركة البشرية في الأماكن المغلقة (السكن، المصنع، المستودع)
الأتمتة الصناعية:الكشف عن حركة الحزام المتحرك، إشعال تشغيل/إيقاف المعدات (خطوط إنتاج الصناعة الخفيفة)
مبنى ذكي:إدخال الإضاءة الذكية، إدخال تكييف الهواء (المناطق العامة مثل الممرات والمصاعد)

التقنيات الأساسية

مستشعر رادار دوبلر الميكروويف 24مستشعر رادار.125GHz كاشف حركة الباب التلقائي مستشعر الكشف عن المجال الواسع مستشعر الحركة IP54
