حلقة ثنائية القناة مع تنبيه بالخطأ | عملية موثوقة وتداخل مضاد للتداخل

في التحكم في الوصول الحيوي، وإدارة حركة المرور، وأنظمة الأتمتة الصناعية، لا تعد الموثوقية مجرد ميزة - بل إنها ضرورية. يعني توقف النظام حدوث خلل ومخاطر محتملة على السلامة وزيادة تكاليف التشغيل. تم تصميم كاشف الحلقة ثنائي القناة JUTAI من الألف إلى الياء من أجل تشغيل مستمر يمكن الاعتماد عليه، ويتضمن تنبيهات ذكية للأخطاء وتقنية قوية مضادة للتداخل للحفاظ على تشغيل أنظمتك بسلاسة ويمكن التنبؤ بها.

صيانة استباقية مع تنبيهات الأعطال المتكاملة

قد يستغرق استكشاف مشكلات كاشف الحلقات وإصلاحها وقتًا طويلاً ومحبطًا. يعمل كاشف JUTAI ثنائي القناة على تبسيط عملية الصيانة من خلال نظام تنبيه الأخطاء المدمج. توفر القدرات التشخيصية المتكاملة، والتي غالبًا ما يتم الإشارة إليها بواسطة مصابيح LED مرئية واضحة، تعليقات فورية حول حالة الحلقات الحثية المتصلة. يمكن للفنيين التعرف بسرعة على المشاكل المحتملة مثل الحلقات القصيرة، أو الدوائر المفتوحة، أو التغيرات الكبيرة في الحث دون إجراء اختبارات مكثفة. تعمل ميزة التشخيص الاستباقي هذه على تقليل وقت استكشاف الأخطاء وإصلاحها بشكل كبير، وتقليل وقت توقف النظام، وتسمح بإجراء صيانة سريعة ومستهدفة، مما يضمن بقاء عملياتك فعالة. يزودك JUTAI بالمعلومات اللازمة للصيانة الفعالة.

أداء مستقر خالي من التداخل

تشتمل عمليات التثبيت غالبًا على حلقات متعددة تعمل على مسافة قريبة، أو بيئات ذات ضوضاء كهربائية كبيرة، مما يخلق احتمالية حدوث تداخل وتداخل. يمكن أن يؤدي ذلك إلى اكتشافات مفقودة أو مشغلات خاطئة، مما يعرض موثوقية النظام للخطر. يعالج كاشف الحلقة ثنائي القناة JUTAI هذا التحدي مباشرة من خلال تقنية التداخل المضادة للتداخل المتقدمة. يتميز الكاشف بقدرات مثل ترددات التشغيل القابلة للتعديل، ويسمح للقائمين بالتركيب بتحديد إعدادات مميزة لكل قناة أو كاشفات مجاورة. وهذا يقلل من فرصة التداخل، ويضمن سلامة الإشارة ويقدم اكتشافًا مستقرًا ودقيقًا للمركبة يمكنك الاعتماد عليه باستمرار، حتى في البيئات المعقدة أو الصاخبة كهربائيًا.

تم تصميمها للتشغيل الموثوق به على المدى الطويل

الموثوقية هي أكثر من مجرد ميزات فردية؛ إنه مضمن في التصميم الأساسي. تجمع JUTAI بين فوائد تنبيهات الأخطاء وتقنية مكافحة التداخل مع الهندسة القوية والمكونات عالية الجودة. يضمن هذا الالتزام أن يقدم كاشف الحلقة ثنائية القناة أداءً ثابتًا وموثوقًا عامًا بعد عام، في ظل ظروف تشغيلية صعبة. بدءًا من الوصول الآمن للبوابة إلى تقاطعات المرور المعقدة، يمكنك الوثوق بكاشفات JUTAI لتوفير العملية الموثوقة اللازمة للتكامل السلس والأداء المستدام داخل أنظمتك المهمة.

اختر الموثوقية، وتقليل وقت التوقف عن العمل

استثمر في اليقين التشغيلي باستخدام كاشف الحلقات المصمم لتحقيق الاستقرار. يوفر كاشف الحلقة ثنائي القناة JUTAI مع تنبيهات الأخطاء وتقنية مكافحة التداخل راحة البال التي تأتي مع تقليل وقت التوقف عن العمل وسهولة الصيانة والأداء الموثوق به باستمرار.

ميزة

• 1. نطاق الكشف 15-2000 μh
  • يدعم كاشف الحلقة نطاق اكتشاف واسعًا يتراوح من 15 درجة مئوية إلى 2000 درجة مئوية، ويستوعب أحجام وتكوينات حلقة متنوعة للتطبيقات المتنوعة في سيناريوهات مختلفة للكشف عن حركة المرور.
  • يمكّن نطاق الكشف الواسع كاشف الحلقات الخاص بنا من اكتشاف جميع أنواع المركبات والدراجات النارية والسيارات والشاحنات الطويلة جدًا والحافلات وما إلى ذلك

• 2. الجانب المضغوط
  • يجمع الهيكل المدمج والمصمم جيدًا بين جميع متطلبات الصناعة من حيث الميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام موجود للكشف عن حركة المرور.

• 3. القدرات التشخيصية ومؤشر LED
  • تتيح إمكانات التشخيص الشاملة التشخيص الدقيق لمشكلات الحلقة والتثبيت والعروض من خلال حالة LED، مما يضمن الأداء الأمثل وتقليل وقت التوقف عن العمل.

• 4. وقت الحضور القابل للتحديد
  • يمكن تحديد مخرجات مرحل التواجد للحد من مخرجات الكشف في وقت محدد (أكبر من 30 دقيقة) بينما تظل السيارة في الحلقة، مما يوفر المرونة في إدارة حركة المرور.

• 5. تعزيز الحساسية التلقائية (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات السرير المرتفع من خلال تعزيز الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف السيارة، مما يضمن التعرف الدقيق.

• 6. تعويض الانجراف التلقائي للبيئة
  • تقوم أجهزة الكشف الحلقية (أو أجهزة الاستشعار الأخرى) تلقائيًا بضبط ومعايرة نفسها وفقًا للتغيرات في الظروف البيئية، مما يحافظ على دقة الكشف واستقراره على الرغم من اختلاف العوامل الجوية والبيئية.

• 7. 17 إعداد تبديل تراجع
  • تصميم الغمس على الغلاف يجعل إعداد كاشف الحلقة أسهل وأكثر وضوحًا، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين ضبط جميع الوظائف أولاً ثم تثبيت كاشف الحلقة.

• 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف حلقة القناة المزدوجة كإصدارين لقناة واحدة، ويدعم قناتين للكشف المستقلتين.
  • كما يسمح أيضًا بالمراقبة المتزامنة لحلقات متعددة، يتمتع كاشف الحلقات بالقدرة على التعرف على الاتجاه في التطبيقات ذات القناة الواحدة. تعزيز مرونة ودقة الكشف عن المركبات.

• 9. تدخل مضاد للحديث المتبادل.
  • من خلال مفتاح الغمس، يمكن تعديل تردد كاشف الحلقة لمنع تداخل الحديث المتبادل الناتج عن تركيب ملفين حلقيين قريبين جدًا.





---



اتصالات







طرق التشغيل

يمكن تكوين كاشف سلسلة LD-200 لأي من الأوضاع التالية:

وضع التواجد	وضع النبض
وضع التواجد المنطقي AB (عملية الحاجز)	وضع النبض المنطقي AB (منطق العد)

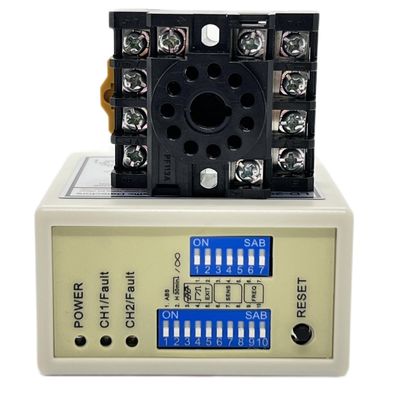

يشير والتبديل

❀مصباح الطاقة: مؤشر LED للطاقة باللون الأحمر يشير إلى "تشغيل الطاقة"

• مصباح كشف CH1: يعمل بشكل مستمر: يشير إلى اكتشاف السيارة.

• الوميض ببطء: يشير إلى أن الحلقة عبارة عن دائرة كهربائية قصيرة أو أن عدد اللفات بعد الحلقة ليس كافيًا.

• يومض بسرعة: يشير إلى أن الحلقة عبارة عن دائرة مفتوحة أو هناك عدد كبير جدًا من التقلبات بعد الحلقة.

• مصباح الكشف عن CH2: يعمل بشكل مستمر: يشير إلى اكتشاف السيارة.

• الوميض ببطء: يشير إلى أن الحلقة عبارة عن دائرة كهربائية قصيرة أو أن عدد اللفات بعد الحلقة ليس كافيًا.

• يومض بسرعة: يشير إلى أن الحلقة عبارة عن دائرة مفتوحة أو هناك عدد كبير جدًا من التقلبات بعد الحلقة.



❀اختيار الحساسية

• يمكن تعديل حساسية وتكرار الحلقة عن طريق مفتاح الغمس بـ 7 اتجاهات وإعداد مفتاح الغمس بـ 10 اتجاهات.

• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح الغمس إلى أوضاع مختلفة كما هو الحال فيجداول إعداد dip-switch أدناه. تراجع المفتاح 6 و7 و8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و0.015 هو الأكثر حساسية.

• تراجع المفتاح 3 و4 و5 لاختيار حساسية CH2 حيث يكون 0.8 هو الأقل حساسية و0.015 هو الأكثر حساسية.







❀Switch1=S1: اختيار وظيفة حلقة القناة 1 (مفتاح Dip ذو 10 اتجاهات)

• (المفتاح 1) زيادة الحساسية الخاصة لـ DIP1 وDIP2 لكلا المقطورتين (كلا القناتين)











• (Switch1=S1)D3،D4،D5 و(Switch2=S2)D1،D2 إعداد الوظائف الخاصة (اتجاه الوضع 1،2،3)كشف. الوضع 4،5،6 الوضع العادي، يتم فصل الكشف عن الحلقتين.)







• (Switch1=S1)D6 & D7 & D8 و(Switch2=S2)D3 & D4 & D5 إعداد اختيار حساسية CH1 وCH2.(ثمانية مستويات الاختيار)







• (Switch1=S1)D9 & D10 و(Switch2=S2)D6,D7 تردد الإعداد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة ما يلي: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعداد على مفاتيح Dip.







تركيب الحلقة

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود "سريع التركيب" أو مادة البيتومين الساخنة لمزجها مع سطح الطريق.



عند التثبيت، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه الرأسي







استكشاف الأخطاء وإصلاحها







---

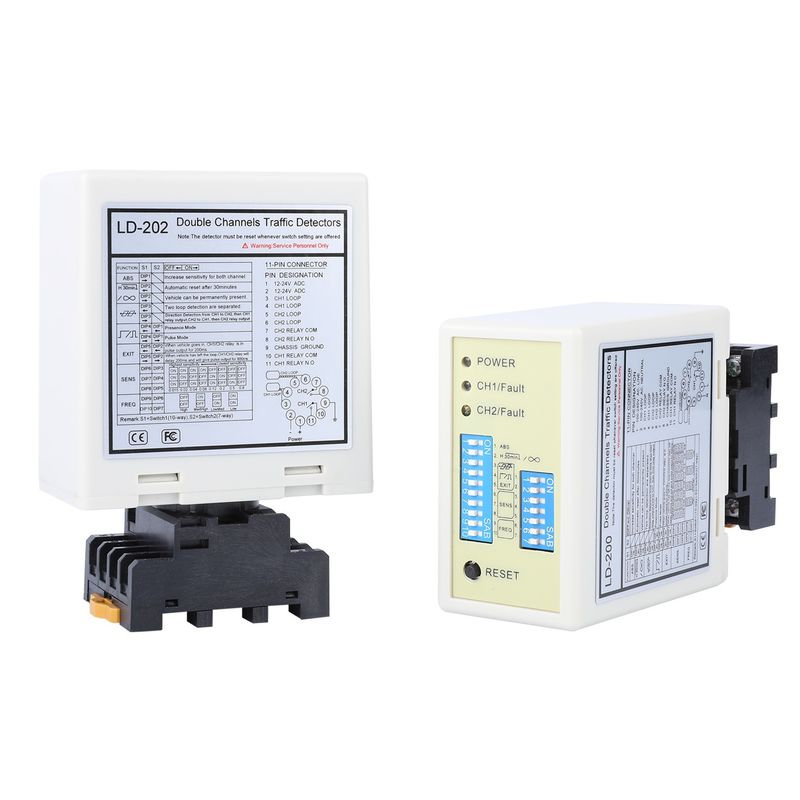

سلسلة المنتجات

إل دي-100	إل دي-102	إل دي-200	إل دي-202	جثت-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/تيار مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت أف/تيار مستمر	كابل حلقة لفائف تفلون 305 م
