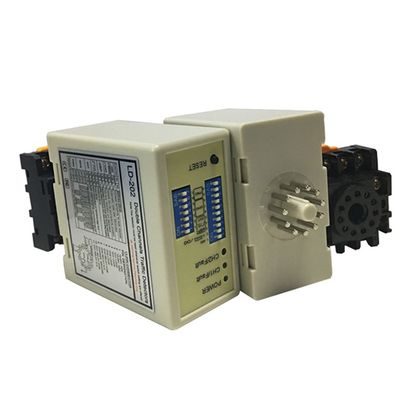

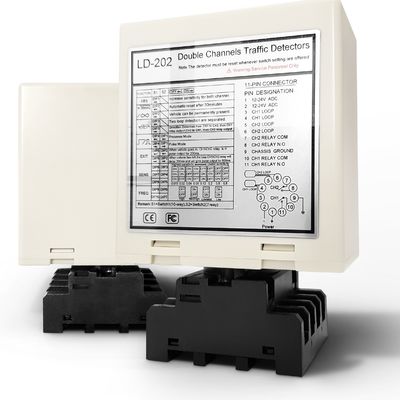

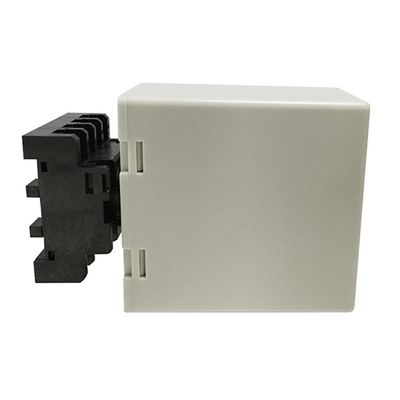

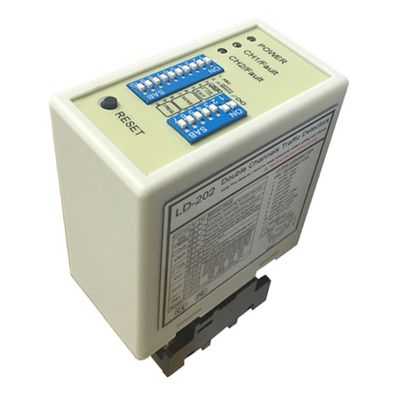

كاشف حلقة حاجز الأمان | قناة مزدوجة، تمنع الضغط، ومتينة وآمنة عند الدخول/الخروج

تعتبر الحواجز والبوابات الآلية ضرورية للتحكم في الوصول وإدارة تدفق حركة المرور في عدد لا يحصى من المرافق، من مواقف السيارات إلى المواقع الصناعية. ومع ذلك، يجب أن تعطي عملياتها الأولوية للسلامة قبل كل شيء. يمكن أن يؤدي الإغلاق العرضي إلى تلف السيارة والإصابات والالتزامات المكلفة. تم تصميم كاشف حلقة حاجز الأمان ثنائي القناة JUTAI خصيصًا للتخفيف من هذه المخاطر، وتوفير ميزات أمان محسنة، ومتانة قوية، وتحكم موثوق به لنقاط الدخول والخروج الآمنة.

منع حوادث القرص باستخدام منطق القناة المزدوجة المتقدم

تكمن ميزة السلامة الأساسية في تقنية القناة المزدوجة. على عكس الأنظمة الأساسية ذات الحلقة الواحدة، يستخدم هذا الكاشف حلقتين حثيتين مستقلتين ومنطقًا متطورًا. تدير إحدى القنوات عادةً التنشيط الأساسي أو فتح الحاجز، بينما تعمل القناة الثانية كحلقة تواجد أمان مخصصة. يسمح هذا التكوين للنظام باكتشاف ما إذا كانت السيارة لا تزال ضمن مسار الحاجز بشكل موثوق، مما يمنع البوابة أو ذراع الحاجز من الإغلاق قبل الأوان. تعمل هذه الوظيفة الحاسمة المضادة للقرص، والمدعومة بتقنية الكشف الدقيق من JUTAI، على تقليل مخاطر الحوادث بشكل كبير وتعزيز ثقة المستخدم في نقاط الوصول الخاصة بك.

مصمم ليدوم طويلاً: أداء متين يومًا بعد يوم

غالبًا ما تواجه نقاط التحكم في الوصول الاستخدام المكثف والتعرض لظروف الطقس المختلفة. تم تصميم كاشف حلقة القناة المزدوجة JUTAI مع وضع المتانة في الاعتبار. يضمن تصميمه القوي التشغيل الموثوق به حتى في البيئات الخارجية أو الصناعية الصعبة. تم تصميمه من مواد عالية الجودة ومصمم هندسيًا لتحقيق المرونة، وهو يقاوم قسوة التشغيل اليومي، مما يقلل من وقت التوقف عن العمل ومتطلبات الصيانة. ويضمن هذا التركيز على المتانة بقاء نظام السلامة الخاص بك قيد التشغيل وفعالاً على المدى الطويل، مما يوفر حماية متسقة وتحكمًا مستمرًا في الوصول.

الدخول والخروج الآمن: تحكم موثوق حيثما كان ذلك مهمًا

بالإضافة إلى منع وقوع الحوادث، يساهم هذا الكاشف ثنائي القناة في توفير الأمان الشامل للموقع. يوفر النظام ذو الحلقتين تأكيدًا أكثر موثوقية لوجود السيارة ومرورها مقارنة بإعدادات الحلقة الواحدة. تساعد دقة الكشف المحسنة هذه على ضمان عمل الحواجز بشكل صحيح عند الدخول والخروج المصرح به، مما يمنع حدوث مشكلات مثل محاولات المرور غير المصرح بها. من خلال توفير منطق يمكن الاعتماد عليه للكشف عن المركبات، يتكامل كاشف JUTAI بسلاسة في نظام التحكم في الوصول الخاص بك، مما يعزز العمليات الآمنة ويمنحك تحكمًا أكبر في من يدخل ويغادر المبنى الخاص بك.

استثمر في السلامة والأمن مع JUTAI

لا تتنازل عن السلامة عند الحواجز والبوابات الآلية الخاصة بك. يوفر كاشف حلقة القناة المزدوجة JUTAI الحماية ضد القرص، والمتانة طويلة الأمد، ومنطق التحكم الآمن في الوصول الذي تحتاجه. قم بحماية الأشخاص ومنع الضرر وضمان التشغيل الموثوق به من خلال حل موثوق به.

ميزة

• 1. نطاق الكشف 15-2000 μh
  • يدعم كاشف الحلقة نطاق اكتشاف واسعًا يتراوح من 15 درجة مئوية إلى 2000 درجة مئوية، ويستوعب أحجام وتكوينات حلقة متنوعة للتطبيقات المتنوعة في سيناريوهات مختلفة للكشف عن حركة المرور.
  • يمكّن نطاق الكشف الواسع كاشف الحلقات الخاص بنا من اكتشاف جميع أنواع المركبات والدراجات النارية والسيارات والشاحنات الطويلة جدًا والحافلات وما إلى ذلك

• 2. الجانب المضغوط
  • يجمع الهيكل المدمج والمصمم جيدًا بين جميع متطلبات الصناعة من حيث الميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام موجود للكشف عن حركة المرور.

• 3. القدرات التشخيصية ومؤشر LED
  • تتيح إمكانات التشخيص الشاملة التشخيص الدقيق لمشكلات الحلقة والتثبيت والعروض من خلال حالة LED، مما يضمن الأداء الأمثل وتقليل وقت التوقف عن العمل.

• 4. وقت الحضور القابل للتحديد
  • يمكن تحديد مخرجات مرحل التواجد للحد من مخرجات الكشف في وقت محدد (أكبر من 30 دقيقة) بينما تظل السيارة في الحلقة، مما يوفر المرونة في إدارة حركة المرور.

• 5. تعزيز الحساسية التلقائية (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات السرير المرتفع من خلال تعزيز الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف السيارة، مما يضمن التعرف الدقيق.

• 6. تعويض الانجراف التلقائي للبيئة
  • تقوم أجهزة الكشف الحلقية (أو أجهزة الاستشعار الأخرى) تلقائيًا بضبط ومعايرة نفسها وفقًا للتغيرات في الظروف البيئية، مما يحافظ على دقة الكشف واستقراره على الرغم من اختلاف العوامل الجوية والبيئية.

• 7. 17 إعداد تبديل تراجع
  • تصميم الغمس على الغلاف يجعل إعداد كاشف الحلقة أسهل وأكثر وضوحًا، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين ضبط جميع الوظائف أولاً ثم تثبيت كاشف الحلقة.

• 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف حلقة القناة المزدوجة كإصدارين لقناة واحدة، ويدعم قناتين للكشف المستقلتين.
  • كما يسمح أيضًا بالمراقبة المتزامنة لحلقات متعددة، يتمتع كاشف الحلقات بالقدرة على التعرف على الاتجاه في التطبيقات ذات القناة الواحدة. تعزيز مرونة ودقة الكشف عن المركبات.

• 9. تدخل مضاد للحديث المتبادل.
  • من خلال مفتاح الغمس، يمكن تعديل تردد كاشف الحلقة لمنع تداخل الحديث المتبادل الناتج عن تركيب ملفين حلقيين قريبين جدًا.





---



اتصالات







طرق التشغيل

يمكن تكوين كاشف سلسلة LD-200 لأي من الأوضاع التالية:

وضع التواجد	وضع النبض
وضع التواجد المنطقي AB (عملية الحاجز)	وضع النبض المنطقي AB (منطق العد)



يشير والتبديل

❀مصباح الطاقة: مؤشر LED للطاقة باللون الأحمر يشير إلى "تشغيل الطاقة"

• مصباح كشف CH1: يعمل بشكل مستمر: يشير إلى اكتشاف السيارة.

• الوميض ببطء: يشير إلى أن الحلقة عبارة عن دائرة كهربائية قصيرة أو أن عدد اللفات بعد الحلقة ليس كافيًا.

• يومض بسرعة: يشير إلى أن الحلقة عبارة عن دائرة مفتوحة أو هناك عدد كبير جدًا من التقلبات بعد الحلقة.

• مصباح الكشف عن CH2: يعمل بشكل مستمر: يشير إلى اكتشاف السيارة.

• الوميض ببطء: يشير إلى أن الحلقة عبارة عن دائرة كهربائية قصيرة أو أن عدد اللفات بعد الحلقة ليس كافيًا.

• يومض بسرعة: يشير إلى أن الحلقة عبارة عن دائرة مفتوحة أو هناك عدد كبير جدًا من التقلبات بعد الحلقة.



❀اختيار الحساسية

• يمكن تعديل حساسية وتكرار الحلقة عن طريق مفتاح الغمس بـ 7 اتجاهات وإعداد مفتاح الغمس بـ 10 اتجاهات.

• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح الغمس إلى أوضاع مختلفة كما هو الحال فيجداول إعداد dip-switch أدناه. تراجع المفتاح 6 و7 و8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و0.015 هو الأكثر حساسية.

• تراجع المفتاح 3 و4 و5 لاختيار حساسية CH2 حيث يكون 0.8 هو الأقل حساسية و0.015 هو الأكثر حساسية.







❀Switch1=S1: اختيار وظيفة حلقة القناة 1 (مفتاح Dip ذو 10 اتجاهات)

• (المفتاح 1) زيادة الحساسية الخاصة لـ DIP1 وDIP2 لكلا المقطورتين (كلا القناتين)











• (Switch1=S1)D3،D4،D5 و(Switch2=S2)D1،D2 إعداد الوظائف الخاصة (اتجاه الوضع 1،2،3)كشف. الوضع 4،5،6 الوضع العادي، يتم فصل الكشف عن الحلقتين.)







• (Switch1=S1)D6 & D7 & D8 و(Switch2=S2)D3 & D4 & D5 إعداد اختيار حساسية CH1 وCH2.(ثمانية مستويات الاختيار)







• (Switch1=S1)D9 & D10 و(Switch2=S2)D6,D7 تردد الإعداد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة ما يلي: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعداد على مفاتيح Dip.







تركيب الحلقة

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود "سريع التركيب" أو مادة البيتومين الساخنة لمزجها مع سطح الطريق.



عند التثبيت، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه الرأسي







استكشاف الأخطاء وإصلاحها







---



سلسلة المنتجات

إل دي-100	إل دي-102	إل دي-200	إل دي-202	جثت-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/تيار مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت أف/تيار مستمر	كابل حلقة لفائف تفلون 305 م
