جهاز استشعار حلقة قناة مزدوجة للحواجز دقة عالية ومدى درجة حرارة واسع

الـمستشعر حلقة القناة المزدوجة لبوابة الحاجز JUTAI(نموذج LD-200/LD-202) تم تصميمه لتوفير دقة وموثوقية لا مثيل لها للأنظمة الحاجز الآلي في بيئات حركة المرور العالية.التحكم المستقل بالقناة الثنائية، فإنه يضمن الكشف عن المركبات بدقة عاليةتعديل الحساسية على مستوى 16 (0-F)عبرنطاق الحثية 20~2000μH،التقاط كل شيء من الدراجات النارية إلى الشاحنات الثقيلة.منطق الاتجاه المتقدميستخدم تحليل تسلسل الزمن لتحديد اتجاه دخول/خروج المركبة مع تأخير <1 ثانية، مما يتيح التحكم الذكي في الحواجز في مواقف السيارات وممرات الدفع والمرافق الآمنة.بنيت لتتحمل الظروف القاسية،غطاء من الألومنيوم مع تصنيف IP67يعمل بلا عيب فينطاق درجة الحرارة من -40°C إلى +70°C، مقاومة للغبار والرطوبة والعناصر المآكلة للاعتماد على مدار السنة.

فيأنظمة وقوف السيارات الذكية، فإن منطق الاتجاه LD-202® يمنع التراجع عن طريق إغلاق الحاجز فقط بعد تأكيد إفراج السيارة، في حين أن القناة 1 تضمن فتح البوابة السريع (ردود ≤10ms).التحكم في البوابة الصناعية، مستوى تحمل الحرارة العريض للمستشعر يحافظ على أداء مستقر في مستودعات التجميد أو مواقع الصحراءتكنولوجيا مكافحة الصوت المتقاطع 40~80 كيلو هرتزيمنع التدخل من أجهزة الكشف القريبة أو شاحنات المركبات. خفضت عملية نشر حديثة في حديقة لوجستية في الشرق الأوسط الوصول غير المصرح به بنسبة 40٪ من خلال المراقبة الاتجاهية في الوقت الحقيقي.أجهزة الاستشعارالمدخلات العالمية 12-24 فولت DC/100-240 فولت ACيدعم الطاقة الشمسية والشبكة، في حينمخرجات مرسلات SPDTالتكامل بسلاسة مع مراقبي الحواجز وأنظمة التعرف على لوحات التسجيل ومنصات إنترنت الأشياء للإدارة المركزية.

الـ"جوتاي" تعطي الأولوية لسهولة النشر والامتثال:تركيب DIN-rail plug-and-playيقلل من وقت التثبيت إلى 15 دقيقة، ووظيفة إعادة ضبط تلقائييضمن التشغيل دون انقطاع خلال تقلبات الجهدCE، FCC، و RoHS، فإنه يستوفي المعايير العالمية للسلامة والبيئة.ضمان لمدة 5 سنواتوالدعم الفني على مدار الساعة، جهاز الاستشعار مزدوج القناة هو الخيار النهائي للمهندسين الذين يبحثون عن المتانة، الدقةوالتحكم الذكي في الحواجز حيث يلتقي منطق الاتجاه المتطور بالمرونة الصناعية.

السمة

• 1نطاق الكشف 15-2000 ميكرو ساعة
  • يدعم كاشف الحلقة نطاق كشف واسع من 15 μH إلى 2000 μH ، حيث يستوعب أحجام وتكوينات حلقة مختلفة للتطبيق متعدد الاستخدامات في سيناريوهات كشف حركة المرور المختلفة.
  • مجموعة الكشف واسعة تمكن كاشف الحلقة لدينا للكشف عن جميع أنواع المركبات، الدراجات النارية، والسيارات، شاحنة طويلة فائقة، الحافلات وهلم جرا

• 2الجانب المدمج
  • يجمع المقصور المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح لهذه الكاشفة بتدميرها في أي نظام موجود للكشف عن حركة المرور.

• 3إمكانيات التشخيص وإشارات LED
  • تمكن القدرات التشخيصية الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED ، مما يضمن أداءً مثاليًا ويقلل من وقت التوقف.

• 4وقت الحضور المحدد
  • يمكن تحديد مخرج رله الحضور للحد من مخرج الكشف إلى وقت ثابت (أكثر من 30 دقيقة) بينما تظل السيارة في الحلقة ، مما يوفر المرونة في إدارة حركة المرور.

• 5زيادة الحساسية التلقائية (ASB)
  • تكتشف هذه الميزة بثقة مجموعات الشاحنات الكبيرة ومقطوراتها والمركبات ذات السرير العالي من خلال زيادة الحساسية تلقائيًا إلى أقصى حد عند اكتشاف السيارة ، مما يضمن تحديد دقة.

• 6تعويضات التجول البيئي التلقائي
  • أجهزة الكشف عن الحلقات (أو أجهزة استشعار أخرى) تعدل وتعديل نفسها تلقائيًا لتغييرات الظروف البيئية.الحفاظ على دقة الكشف واستقراره على الرغم من اختلاف الأجواء والعوامل البيئية.

• 7. 17 إعداد مفتاح الغطس
  • تصميم swich الغطاء يجعل إعداد كاشف الحلقة أسهل وأوضح، وهو أمر سهل الاستخدام للمستخدمين.يمكن للمستخدمين تعيين جميع الوظائف أولا ومن ثم تثبيت كاشف الحلقة.

• 8القنوات المزدوجة تعمل بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف حلقة قناة مزدوجة كنسختين من قناة واحدة ، يدعم قناتين اكتشاف مستقلتين.
  • كما يسمح بمراقبة متزامنة لعدة حلقات ، ويمكن لجهاز الكشف عن الحلقات التعرف على الاتجاه في تطبيقات القناة الواحدة.تحسين مرونة ودقة الكشف عن المركبات.

• 9-تداخلات مضادة للتداخل
  • من خلال مفتاح الغطس ، يمكن ضبط تردد كاشف الحلقة لمنع التداخل المتقاطع الناجم عن تركيب لفائف حلقة قريبة جدًا.





---



الروابط







طرق العمل

يمكن تكوين كاشف سلسلة LD-200 لأي من الأنماط التالية:

وضع الحضور	وضع النبض
AB وضع الحضور المنطقي ((عملية الحاجز)	وضع النبضات المنطقية AB ((حساب المنطق)

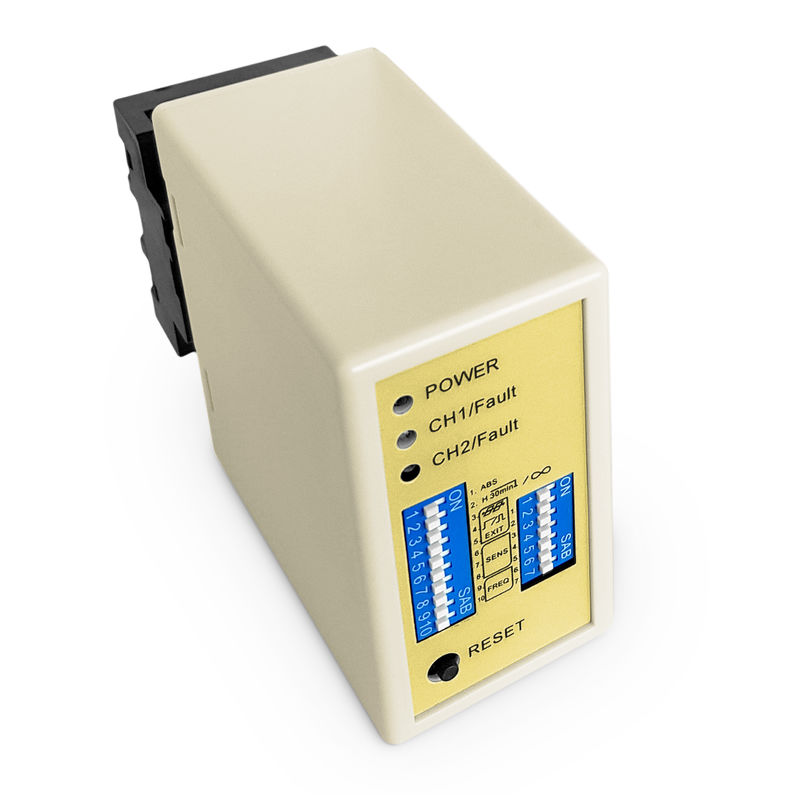

إشارات و تبديل

مصباح كهربائي: مصباح كهربائي أحمر يشير إلى تشغيل الطاقة

• الكشف عن CH1 LED:Continuously On: يشير إلى الكشف عن المركبة.

• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.

• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.

• الكشف عن CH2 LED:Continuously On: يشير إلى الكشف عن المركبة.

• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.

• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.



اختيار الحساسية

• يمكن تعديل حساسية وتردد الحلقة عن طريق تحديد مفتاح التخفيض 7 طريق و 10 طريق.

• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح الانخفاض إلى أنماط مختلفة كما فيالمواصفات الموضحة أدناه: مفاتيح التبديل 6, 7 و 8 لاختيار حساسية CH1 مع 0.8 تكون الأقل حساسية و 0.015 تكون الأكثر حساسية.

• مفتاح الغطس 3 و 4 و 5 لاختيار حساسية CH2 مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.







¢Switch1=S1:قناة 1 اختيار وظيفة الحلقة (10 Way Dip Switch)

• (المفتاح 1) DIP1 و DIP2 زيادة الحساسية الخاصة لكلا المقطورين (القانالين)











• (المفتاح1=S1) D3,D4,D5 و ((المفتاح2=S2) D1,D2 تعيين وظائف خاصة ((الوضع123 الاتجاهإكتشاف، وضع 45،6 في الوضع الطبيعي ، يتم فصل اكتشاف حلقتين.)







• (المفتاح1=S1) D6 & D7 & D8 و (المفتاح2=S2) D3 & D4 & D5 تعيين CH1 و CH2 اختيار الحساسية.(خيارات ثمانية مستويات)







• (Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 تردد ضبط (20 K إلى 100 KHz).

زر إعادة التثبيت: يرجى ملاحظة: يجب إعادة تعيين LD-200 في كل مرة يتم فيها تغيير الإعدادات على مفاتيح Dip.







تثبيت الحلقة

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع التثبيت أو عصيدة الطحالب الساخنة ليتلاشى مع سطح الطريق.



عند التثبيت، يرجى الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي







حل المشاكل







---



سلسلة المنتجات

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت AC	قناة واحدة 12-24 فولت AC/DC	قناة مزدوجة 100-240 فولت AC	قناة مزدوجة 12-24 فولت AV/DC	كابل الحلقة 305 م لفائف التيفلون
الـ LCR-MT
عدة أبعاد





---
