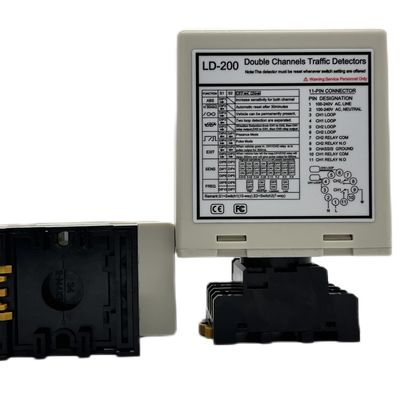

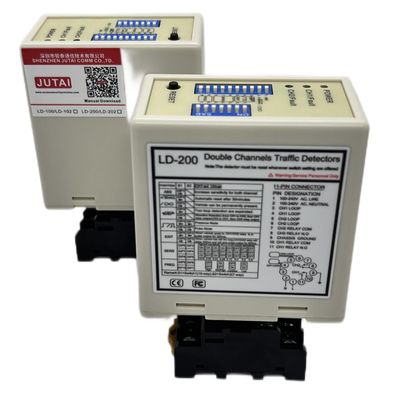

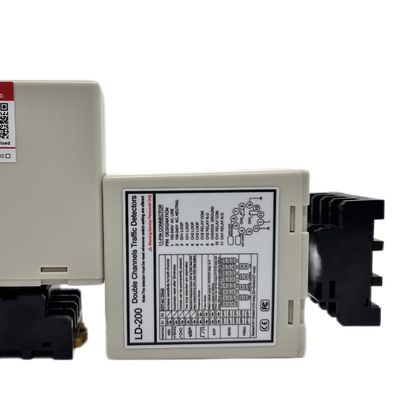

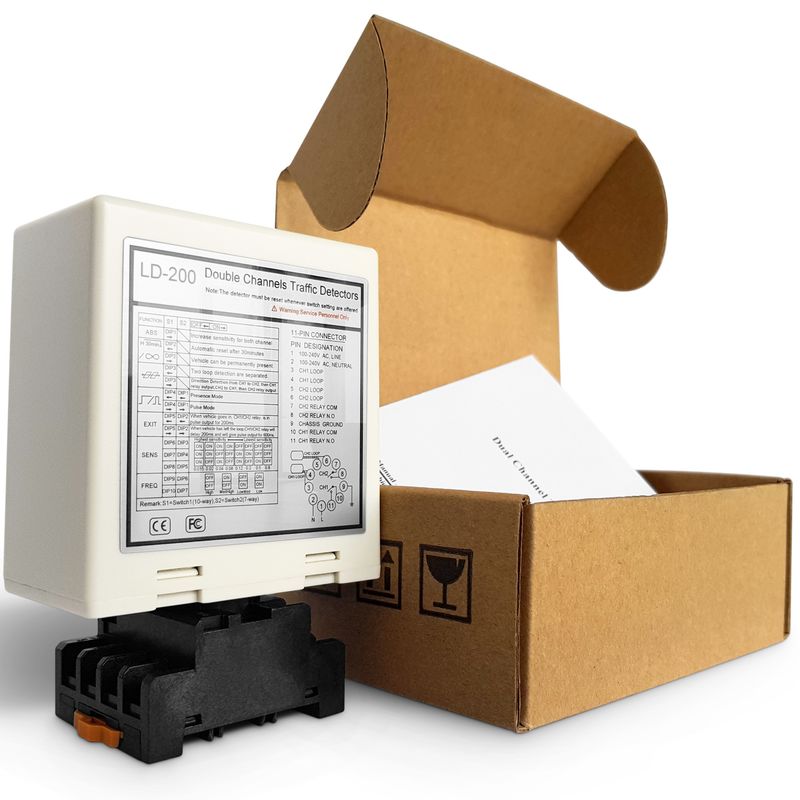

كاشف حلقة قناة مزدوجة -- -- كشف الاتجاه والحساسية العالية والزيادة التلقائية للحساسية

الـكاشف حلقة القناة المزدوجة JUTAI(النماذج LD-200/LD-202) يضع معيارًا جديدًا لمراقبة حركة المرور والوصول المتقدمة من خلال دمجها بسلاسةالكشف عن الاتجاه,حساسية فائقة، وأداء التحسين الذاتيمصممة للتفوق في البيئات المعقدة،بنية قناة مزدوجةتحلل بشكل مستقل اتجاه حركة المركبة (الدخول / الخروج) مع تأخير < 1 ثانية ، مما يتيح إدارة تدفق حركة المرور بدقة في التقاطعات ، بوابات الرسوم ، والمرافق الآمنة.تعديل الحساسية على مستوى 16 (0-F)يضمن الكشف الدقيق عبرنطاق الحثية 20~2000μH، والتي تلتقط كل شيء من الدراجات النارية إلى الشاحنات الثقيلة.زيادة الحساسية التلقائية (ASB)تقنية إعادة معايرة عتبات الكشف بشكل ديناميكي في الوقت الحقيقي للتصدي لعوامل بيئية مثل تقلبات درجة الحرارة أو التداخل الكهرومغناطيسي (EMI) ،الحفاظ على دقة >99٪ حتى في الظروف الصعبةمحاطة بـ"المنطقة الصعبة"غطاء من الألومنيوم مع تصنيف IP67، يعمل بشكل موثوق في درجات الحرارة من-40°C إلى +70°C، مما يجعلها مثالية للتركيبات في الهواء الطلق في المدن الذكية أو المناطق الصناعية أو الموانئ الساحلية.

فيأنظمة وقوف السيارات الذكيةيمنع الكشف عن الاتجاه من LD-202 من دخول المركبات غير المصرح بها من خلال التمييز بين حركة المرور الداخلية والخارجية.بينما يضمن ASB أداء ثابت على الرغم من تقلبات درجة الحرارة الموسمية أو محطات شحن الكهرباء القريبة. لخطوط الرسوم على الطرق السريعةويمكن للقناة الأولى أن تقوم بجمع الرسوم بينما تقوم القناة الثانية بالتحقق من تصريح المركبات، مما يقلل من تسرب الإيرادات بنسبة 30٪.نطاق التردد 40~80 كيلو هرتزيحجب المحادثات المتقاطعة من أجهزة الكشف المجاورة، مما يضمن التشغيل الخالي من التداخل في الإعدادات متعددة المسارات.تم تحقيق تخفيض بنسبة 40% في ازدحام البوابة من خلال توجيهها في الوقت الحقيقيمعالمدخلات العالمية 12-24 فولت DC/100-240 فولت AC، ويدعم الكاشف أنظمة تعمل بالطاقة الشمسية ومتصلة بالشبكة، في حينمخرجات Modbus RTU/TCPتمكين التكامل السلس مع منصات إدارة حركة المرور المركزية لاتخاذ القرارات القائمة على البيانات.

الـ JUTAI تعطي الأولوية لسهولة الاستخدام والامتثال:تركيب DIN-rail plug-and-playيقلل من وقت التثبيت إلى 15 دقيقة، ووظيفة إعادة ضبط تلقائييتعافى من مشاكل الطاقة العابرة دون تدخل يدوي.CE، FCC، و RoHS، وهي تلتزم بالمعايير العالمية للسلامة والبيئة.ضمان لمدة 5 سنواتوالمساعدة التقنية المخصصة، كاشف القناة المزدوجة جوتاي هو الخيار النهائي للمهندسين الذين يبحثون عن الدقة، القدرة على التكيف،والمتانة الصناعية حيث الابتكار يلتقي مع موثوقية العالم الحقيقي.

السمة

• 1نطاق الكشف 15-2000 ميكرو ساعة
  • يدعم كاشف الحلقة نطاق كشف واسع من 15 μH إلى 2000 μH ، حيث يستوعب أحجام وتكوينات حلقة مختلفة للتطبيق متعدد الاستخدامات في سيناريوهات كشف حركة المرور المختلفة.
  • مجموعة الكشف واسعة تمكن كاشف الحلقة لدينا للكشف عن جميع أنواع المركبات والدراجات النارية والسيارات والشاحنات الطويلة للغاية والحافلات وهلم جرا

• 2الجانب المدمج
  • يجمع المقصور المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح لهذه الكاشفة بتدميرها في أي نظام موجود للكشف عن حركة المرور.

• 3إمكانيات التشخيص وإشارات LED
  • تمكن القدرات التشخيصية الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب وتظهر من خلال حالة LED ، مما يضمن أداءً مثاليًا ويقلل من وقت التوقف.

• 4وقت الحضور المحدد
  • يمكن تحديد مخرج رله الحضور للحد من مخرج الكشف إلى وقت ثابت (أكثر من 30 دقيقة) بينما تظل السيارة في الحلقة ، مما يوفر المرونة في إدارة حركة المرور.

• 5زيادة الحساسية التلقائية (ASB)
  • تكتشف هذه الميزة بثقة مجموعات الشاحنات الكبيرة ومقطوراتها والمركبات ذات السرير العالي من خلال زيادة الحساسية تلقائيًا إلى أقصى حد عند اكتشاف السيارة ، مما يضمن تحديد دقة.

• 6تعويضات التجول البيئي التلقائي
  • أجهزة الكشف عن الحلقات (أو أجهزة استشعار أخرى) تعدل وتعديل نفسها تلقائيًا لتغييرات الظروف البيئية.الحفاظ على دقة الكشف واستقراره على الرغم من اختلاف الأجواء والعوامل البيئية.

• 7. 17 إعداد مفتاح الغطس
  • تصميم swich الغطاء يجعل إعداد كاشف الحلقة أسهل وأوضح، وهو أمر سهل الاستخدام للمستخدمين.يمكن للمستخدمين تعيين جميع الوظائف أولا ومن ثم تثبيت كاشف الحلقة.

• 8القنوات المزدوجة تعمل بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف حلقة قناة مزدوجة كنسختين من قناة واحدة ، يدعم قناتين اكتشاف مستقلتين.
  • كما يسمح بمراقبة متزامنة لعدة حلقات ، ويمكن لجهاز الكشف عن الحلقة التعرف على الاتجاه في تطبيقات القناة الواحدة.تحسين مرونة ودقة الكشف عن المركبات.

• 9-تداخلات مضادة للتداخل
  • من خلال مفتاح الغطس ، يمكن ضبط تردد كاشف الحلقة لمنع التداخل المتقاطع الناجم عن تركيب لفائف حلقة قريبة جدًا.





---



الروابط







طرق العمل

يمكن تكوين كاشف سلسلة LD-200 لأي من الأنماط التالية:

وضع الحضور	وضع النبض
AB وضع الحضور المنطقي ((عملية الحاجز)	وضع النبضات المنطقية AB ((حساب المنطق)



إشارات و تبديل

مصباح كهربائي: مصباح كهربائي أحمر يشير إلى تشغيل الطاقة

• الكشف عن CH1 LED:Continuously On: يشير إلى الكشف عن المركبة.

• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.

• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.

• الكشف عن CH2 LED:Continuously On: يشير إلى الكشف عن المركبة.

• التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.

• التلميع السريع: يشير إلى أن الحلقة مفتوحة أو الكثير من الدوران بعد الحلقة.



اختيار الحساسية

• يمكن تعديل حساسية وتردد الحلقة عن طريق تحديد مفتاح التخفيض 7 طريق و 10 طريق.

• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح الانخفاض إلى أنماط مختلفة كما فيالمفاتيح 6، 7 و 8 لاختيار حساسية CH1 مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.

• مفتاح الغطس 3 و 4 و 5 لاختيار حساسية CH2 مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية.







¢Switch1=S1:قناة 1 اختيار وظيفة الحلقة (10 Way Dip Switch)

• (المفتاح 1) DIP1 و DIP2 زيادة حساسية خاصة لكلا المقطورين (القانالين)











• (المفتاح1=S1) D3,D4,D5 و ((المفتاح2=S2) D1,D2 تعيين وظائف خاصة ((الوضع123 الاتجاهإكتشاف، وضع 45،6 في الوضع الطبيعي ، يتم فصل اكتشاف حلقتين.)







• (المفتاح1=S1) D6 & D7 & D8 و (المفتاح2=S2) D3 & D4 & D5 تعيين CH1 و CH2 اختيار الحساسية.(خيارات ثمانية مستويات)







• (Switch1=S1) D9 & D10 و (Switch2=S2) D6,D7 تردد ضبط (20 K إلى 100 KHz).

زر إعادة التثبيت: يرجى ملاحظة: يجب إعادة تعيين LD-200 في كل مرة يتم فيها تغيير الإعدادات على مفاتيح Dip.







تثبيت الحلقة

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع التثبيت أو صمغ البطاطس الساخنة ليتلائم مع سطح الطريق.

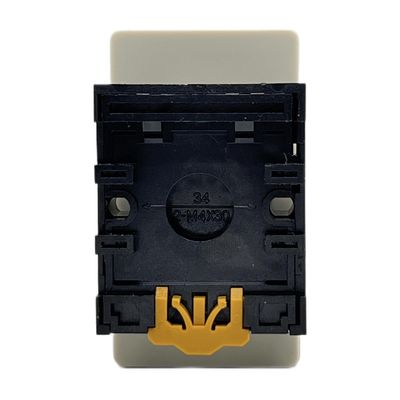

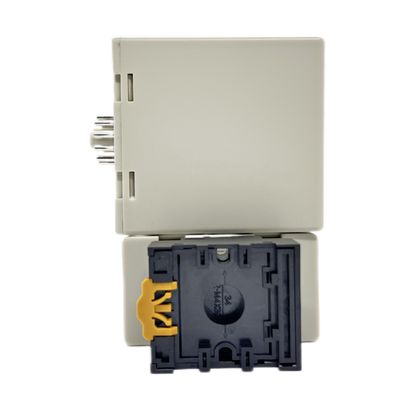

عند التثبيت، يرجى الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي







مشكلة التصوير







---



سلسلة المنتجات

LD-100	LD-102	LD-200	LD-202	JTHT-11
قناة واحدة 100-240 فولت AC	قناة واحدة 12-24 فولت AC/DC	قناة مزدوجة 100-240 فولت AC	قناة مزدوجة 12-24 فولت AV/DC	كابل الحلقة 305 م لفائف التيفلون
الـ LCR-MT
عدة أبعاد





---
