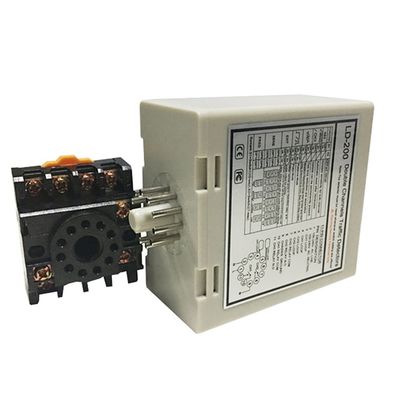

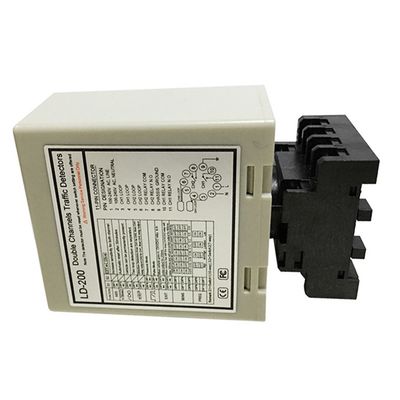

كاشف المركبات ذو الحلقة المزدوجة | تعزيز الأمن ومكافحة التدخل والتعرف على الاتجاه

ميزة

• 1. نطاق الكشف 15-2000 μh
  • يدعم كاشف الحلقة نطاق كشف واسعًا يتراوح من 15 درجة مئوية إلى 2000 درجة مئوية، ويستوعب أحجام وتكوينات حلقة متنوعة للتطبيقات المتنوعة في سيناريوهات مختلفة للكشف عن حركة المرور.
  • يمكّن نطاق الكشف الواسع كاشف الحلقات الخاص بنا من اكتشاف جميع أنواع المركبات والدراجات النارية والسيارات والشاحنات الطويلة جدًا والحافلات وما إلى ذلك

• 2. الجانب المضغوط
  • يجمع الهيكل المدمج والمصمم جيدًا بين جميع متطلبات الصناعة من حيث الميزات والوظائف، مما يسمح بدمج هذا الكاشف في أي نظام موجود للكشف عن حركة المرور.

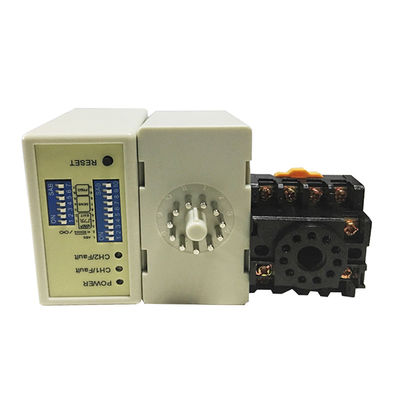

• 3. القدرات التشخيصية ومؤشر LED
  • تتيح إمكانات التشخيص الشاملة التشخيص الدقيق لمشكلات الحلقة والتثبيت والعروض من خلال حالة LED، مما يضمن الأداء الأمثل وتقليل وقت التوقف عن العمل.

• 4. وقت الحضور القابل للتحديد
  • يمكن تحديد مخرجات مرحل التواجد للحد من مخرجات الكشف في وقت محدد (أكبر من 30 دقيقة) أثناء بقاء السيارة في الحلقة، مما يوفر المرونة في إدارة حركة المرور.

• 5. تعزيز الحساسية التلقائية (ASB)
  • تكتشف هذه الميزة بشكل موثوق مجموعات الشاحنات والمقطورات الكبيرة والمركبات ذات السرير المرتفع من خلال تعزيز الحساسية تلقائيًا إلى الحد الأقصى عند اكتشاف السيارة، مما يضمن التعرف الدقيق.

• 6. تعويض الانجراف التلقائي للبيئة
  • تقوم أجهزة الكشف الحلقية (أو أجهزة الاستشعار الأخرى) تلقائيًا بضبط ومعايرة نفسها وفقًا للتغيرات في الظروف البيئية، مما يحافظ على دقة الكشف واستقراره على الرغم من اختلاف العوامل الجوية والبيئية.

• 7. 17 إعداد تبديل Dip
  • تصميم الغمس على الغلاف يجعل إعداد كاشف الحلقة أسهل وأكثر وضوحًا، وهو سهل الاستخدام للغاية للمستخدمين. يمكن للمستخدمين ضبط جميع الوظائف أولاً ثم تثبيت كاشف الحلقة.

• 8. تعمل القنوات المزدوجة بشكل تعاوني أو مستقل
  • يمكن استخدام كاشف حلقة القناة المزدوجة كإصدارين لقناة واحدة، ويدعم قناتين للكشف المستقلتين.
  • كما يسمح أيضًا بالمراقبة المتزامنة للحلقات المتعددة، يتمتع كاشف الحلقة بالقدرة على التعرف على الاتجاه في التطبيقات ذات القناة الواحدة. تعزيز مرونة ودقة الكشف عن المركبات.

• 9. تدخل مضاد للحديث المتبادل.
  • من خلال مفتاح الغمس، يمكن تعديل تردد كاشف الحلقة لمنع تداخل الحديث المتبادل الناتج عن تركيب ملفين حلقيين قريبين جدًا.





---



اتصالات







طرق التشغيل

يمكن تكوين كاشف سلسلة LD-200 لأي من الأوضاع التالية:

وضع التواجد	وضع النبض
وضع التواجد المنطقي AB (عملية الحاجز)	وضع النبض المنطقي AB (منطق العد)



يشير والتبديل

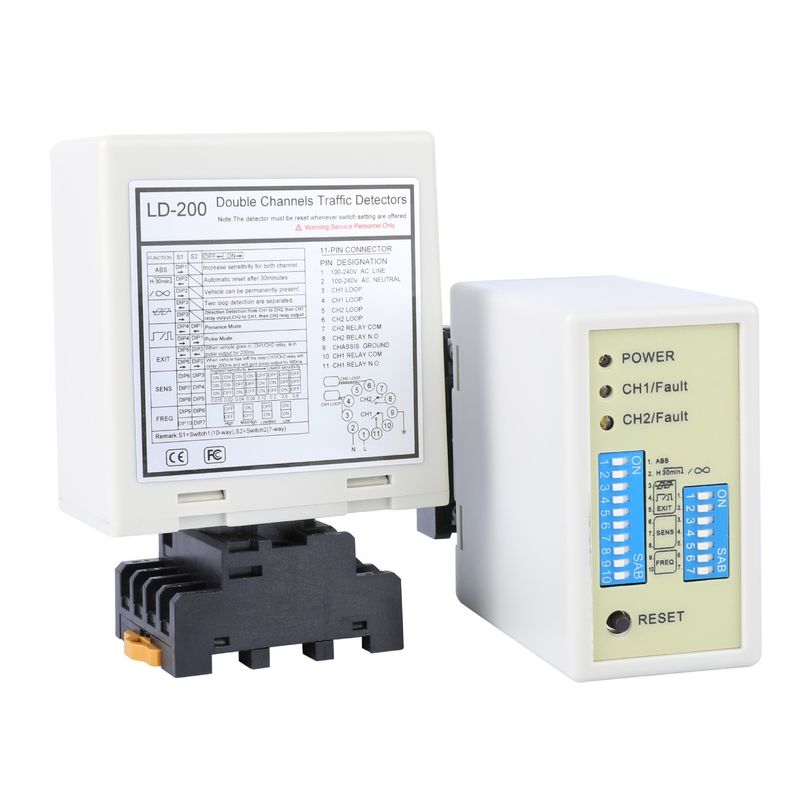

❀مصباح الطاقة: مؤشر LED للطاقة باللون الأحمر يشير إلى "تشغيل الطاقة"

• مصباح كشف CH1: يعمل بشكل مستمر: يشير إلى اكتشاف السيارة.

• الوميض ببطء: يشير إلى أن الحلقة عبارة عن دائرة كهربائية قصيرة أو أن عدد اللفات بعد الحلقة ليس كافيًا.

• يومض بسرعة: يشير إلى أن الحلقة عبارة عن دائرة مفتوحة أو هناك عدد كبير جدًا من التقلبات بعد الحلقة.

• مصباح الكشف عن CH2: يعمل بشكل مستمر: يشير إلى اكتشاف السيارة.

• الوميض ببطء: يشير إلى أن الحلقة عبارة عن دائرة كهربائية قصيرة أو أن عدد اللفات بعد الحلقة ليس كافيًا.

• يومض بسرعة: يشير إلى أن الحلقة عبارة عن دائرة مفتوحة أو هناك عدد كبير جدًا من التقلبات بعد الحلقة.



❀اختيار الحساسية

• يمكن تعديل حساسية وتكرار الحلقة عن طريق مفتاح الغمس بـ 7 اتجاهات وإعداد مفتاح الغمس بـ 10 اتجاهات.

• يمكن للمستخدم تحديد 8 إعدادات مختلفة عن طريق تغيير إعداد مفتاح الغمس إلى أوضاع مختلفة كما هو الحال فيجداول إعداد dip-switch أدناه. تراجع المفتاح 6 و7 و8 لاختيار حساسية CH1 حيث يكون 0.8 هو الأقل حساسية و0.015 هو الأكثر حساسية.

• تراجع المفتاح 3 و4 و5 لاختيار حساسية CH2 حيث يكون 0.8 هو الأقل حساسية و0.015 هو الأكثر حساسية.







❀Switch1=S1: اختيار وظيفة حلقة القناة 1 (مفتاح Dip ذو 10 اتجاهات)

• (المفتاح 1) زيادة الحساسية الخاصة لـ DIP1 وDIP2 لكلا المقطورتين (كلا القناتين)











• (Switch1=S1)D3،D4،D5 و(Switch2=S2)D1،D2 إعداد الوظائف الخاصة (اتجاه الوضع 1،2،3)كشف. الوضع 4،5،6 الوضع العادي، يتم فصل الكشف عن الحلقتين.)







• (Switch1=S1)D6 & D7 & D8 و(Switch2=S2)D3 & D4 & D5 إعداد اختيار حساسية CH1 وCH2.(ثمانية مستويات الاختيار)







• (Switch1=S1)D9 & D10 و(Switch2=S2)D6,D7 تردد الإعداد (20 كيلو إلى 100 كيلو هرتز).

زر إعادة الضبط: يرجى ملاحظة ما يلي: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعداد على مفاتيح Dip.







تركيب الحلقة

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود "سريع التركيب" أو مادة البيتومين الساخنة لمزجها مع سطح الطريق.



عند التثبيت، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه الرأسي







استكشاف الأخطاء وإصلاحها







---



سلسلة المنتجات

إل دي-100	إل دي-102	إل دي-200	إل دي-202	جثت-11
قناة واحدة 100-240 فولت تيار متردد	قناة واحدة 12-24 فولت تيار متردد/تيار مستمر	قناة مزدوجة 100-240 فولت تيار متردد	قناة مزدوجة 12-24 فولت أف/تيار مستمر	كابل حلقة لفائف تفلون 305 م
LCR-MT
