10 م جهاز استشعار الأشعة تحت الحمراء الخلية الضوئية للسلامة الباب التلقائي

الضوء المضاد الآلي لسلامة الباب: يستخدم لمنع الباب من احتجاز الأشخاص أو الأشياء عند إغلاقها.يتكون من زوج من أجهزة إرسال وأجهزة استقبال بالأشعة تحت الحمراء التي يتم تركيبها على جانبي الباب وتخلق شعاع بالأشعة تحت الحمراءعندما يمر شخص أو شيء من خلال الباب، يتم قطع هذا الشعاع، مما يؤدي إلى إيقاف البابإغلاقأوفتح العمل لمنع حوادث الضغط أو السحق.

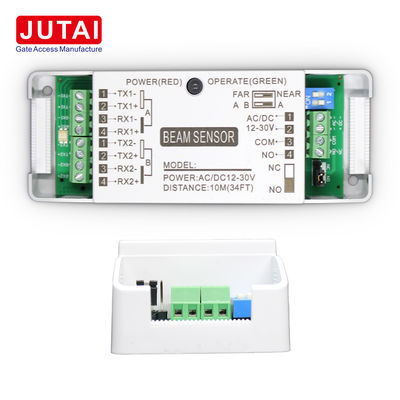

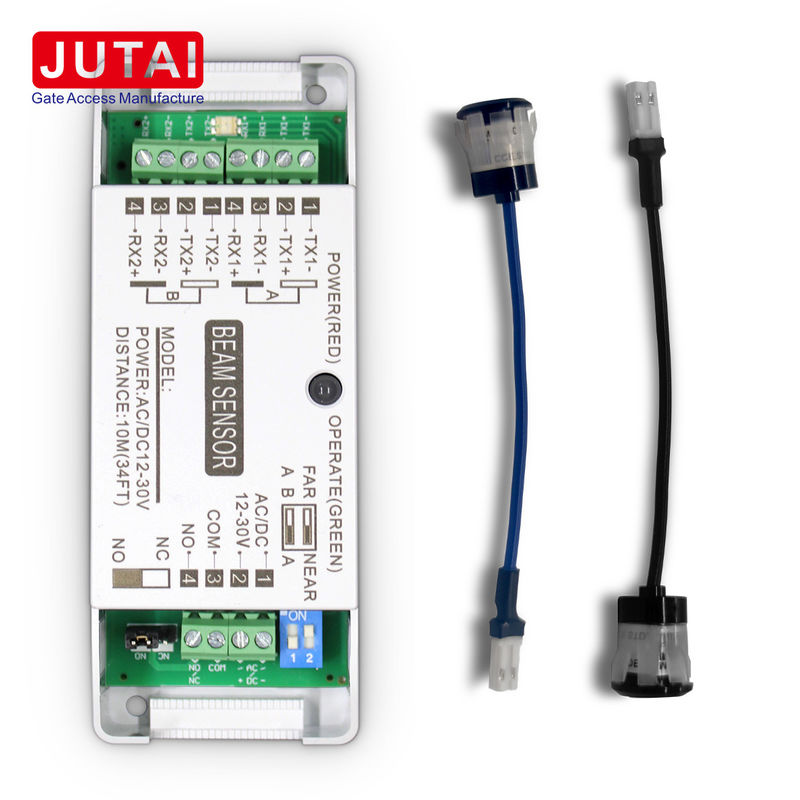

تعريفات الأسلاك

الملاحظة: 1.مدخل الطاقة AC/DC12-30V

2.إذا استخدمت شعاعاً جماعياً واحداً، تحتاج إلى توصيل شعاع واحد

3.DIP1 تعيين ضوء واحد/ضوء مزدوج

4نطاق إعداد DIP2

5.لا/NC يمكن تحديد الناتج

الميزة العامة

• باستخدام طريقة الأسلاك، الأسلاك بسيطة ومريحة ودقيقة.
• باستخدام تكنولوجيا التحكم في الحاسوب الصغير، فإن النظام لديه تكامل عالية واستقرار قوي.
• تصميم العدسة البصرية الدولية العامة له تركيز جيد، زاوية التحكم المعقولة، وسهلة التثبيت.
• باستخدام تكنولوجيا ميكرو كمبيوتر خاصة ترميز جهاز الإرسال والإستقبال لديها مسافة طويلة وقدرة قوية على مكافحة التدخل.
• تبني أنظمة تصفية، فك تشفير، وتضخيم لتسوية مشكلة مقاومة تدخلات أشعة الشمس الطبيعية.
• يحتوي على مجموعة واحدة أو مزدوجة من العدسات المرسلة ومخرجات اتصال منفصلة. يمتلك الاتصال خصائص واقية جيدة ويمكن أن يتحكم في شعاع واحد من الضوء أو اثنين من شعاع الضوء.
• بعد أن يؤدي الضوء إلى إغلاق، يمكن للإنتاج اختيار إشارات مفتوحة بشكل طبيعي أو مغلقة بشكل طبيعي.
• تصميم دخول الجهد العريض، صالح لكل من 12-30VAC وإدخال الطاقة المشتركة.
• وضع الحساب الفريد ذو الدقة العالية وعامل فلتر ضوء الشمس يحسن إلى حد كبير قدرة النظام على مكافحة التداخل.

اعتبارات محددة

• يجب توصيل الشعاع الواحد بالمجموعة أ، و يجب توصيل الشعاع المزدوج بالمجموعة أ.

• عند تثبيت العين الكهربائية، قطر الثقب المحفوف هو 13 مليمتر.

• عند استخدام شعاع واحد من الضوء، فإن ارتفاع التثبيت الموصى به هو 60 سم من الأرض.

• عند استخدام العوارض المزدوجة، يتم تثبيت مجموعة واحدة على ارتفاع 30 سم عن الأرض، ويتم تثبيت مجموعة أخرى على ارتفاع 90 سم عن الأرض.

• جهاز الإرسال والمستقبل لديه نطاق ضبط تلقائي معين، ولكن يرجى التأكد من مواءمته عند التثبيت لضمان الاتساق في الاتجاهين الأفقي والعمودي.

• عادةً، يجب أن تكون حريصًا على عدم وضع أكوام من الأشياء بين جهاز الإرسال والمستقبل لتجنب الحجب والعطل.

• هذا النظام لديه مقاومة ممتازة للتداخلات الضوئية الطبيعية، ولكن عند التثبيت،حاول تجنب التعرض المباشر الجبهي لأشعة الشمس القوية للعين الكهربائية.

• تأكد من أن ارتفاع ضوء السلامة من الأرض لا يقل عن 20 سم.
