سعر جيد  الانترنت

تفاصيل المنتجات

المنزل > المنتجات >

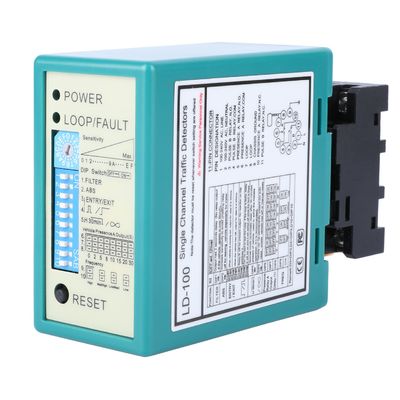

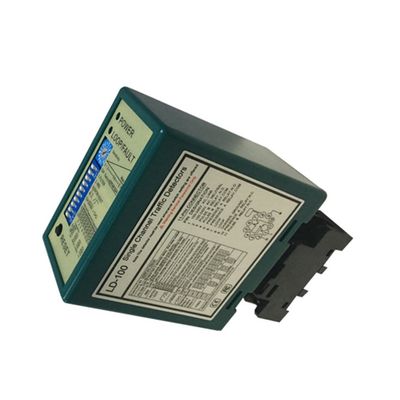

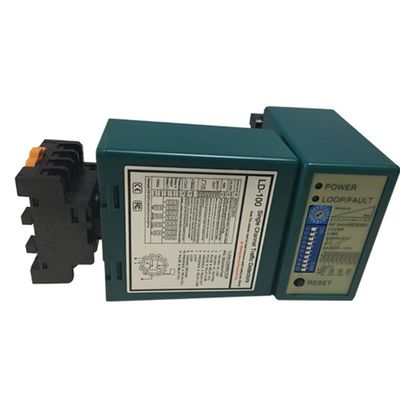

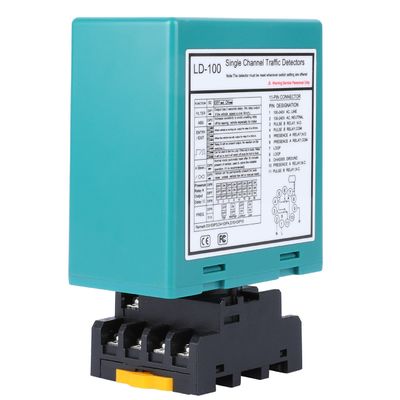

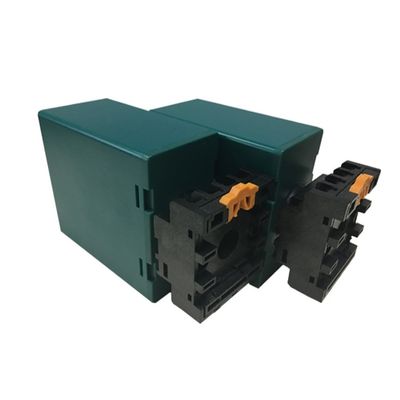

كاشف حلقة المركبة
>
حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار

الاسم التجاري: JUTAI
رقم الطراز: LD-100
الـ MOQ: Support 1-10 Pcs for Sample
السعر: قابل للتفاوض
تفاصيل التعبئة: 50 Pcs 1 Carton
شروط الدفع: L/C، D/A، D/P، T/T، ويسترن يونيون، باي بال، علي باي
معلومات مفصلة
Place of Origin:
Shenzhen China
إصدار الشهادات:
CE FCC
توريد الجهد:
100-240 فولت تيار متردد 48 إلى 62 هرتز
نوع العمل:
-40 إلى +70 °C (-111°F إلى +158°F)
الحزمة:
كرتون
نطاق الدوران الذاتي:
20-2000uh
حساسية:
يمكن الاختيار من 16 طريقة/أعلى 0.01% DL/L/أدنى 2.56% DL/L
أوقات الاستجابة:
10-90 مللي ثانية
رطوبة:
95% عدم التكثيف
الرمز السريع:
9033000090
حجم المنتج:
76*42*91.5 ملم
حجم الحزمة:
136*86*52 مم
الوزن الصافي:
195 جرام
الوزن الإجمالي:
300 غرام
تتابع الانتاج:
إرسال الحضور / إرسال الخطأ
الضمان:
سنتان
اللون:
أخضر
اتصال الحلقة:
كابل الزوج الملتوي
الاسم:
كاشف حلقة المركبة
القدرة على العرض:
5000 قطعة شهريا
إبراز:

كاشف حلقة النطاق ذاتياً,كاشف حلقة الحساسية القابل للاختيار 16 طريق,كاشف حلقة مكافحة التداخل

,

16 Way Selectable Sensitivity Loop Detector

,

Anti Interference Loop Detector

وصف المنتج

كاشف حلقة فعال من حيث التكلفة - حساسية قابلة للتعديل (0-F) ومكافحة التداخل وتصميم عمر طويل



الـكاشف حلقة فعال من حيث التكلفةيعيد تعريف القيمة في الكشف عن المركبات عن طريق الجمع بين القدرة على تحمل الأسعار مع الأداء الصناعي.12-24 فولت DC و 100-240 فولت ACفي جميع أنحاء العالم، يوفر هذا الكاشف التوافق الشامل بين المواقع التي تعمل بالطاقة الشمسية والبنية التحتية الحضرية والمرافق النائية، مما يلغي الحاجة إلى محولات الجهد المكلفة.حساسية قابلة للتعديل (0-F)يسمح بتعديل دقيق للدراجات النارية والسيارات الكهربائية والشاحنات الثقيلة، في حين أنتصميم مكافحة التداخلتستفيد من التبديل الترددي التكيفي (80 كيلو هرتز) لحجب الضوضاء الكهرومغناطيسية من المحركات القريبة، أبراج 5G، أو أجهزة الكشف المجاورة.50،000-ساعة MTBF (متوسط الوقت بين الفشل)يضمن عقد من الخدمة الموثوقة في درجات الحرارة القصوى (-40 درجة مئوية إلى + 70 درجة مئوية) ، مدعومةالحجرة ذات التصنيف IP67المقاومة للغبار والرطوبة والبيئات المآكلةحجرة صغيرة جاهزة للسكك الحديدية(80 ملم × 45 ملم × 30 ملم) يسهل التثبيت في الأماكن الضيقة ، مما يقلل من تكاليف العمالة بنسبة 30٪ مقارنة بالبدائل الأكثر ضخامة.

وبالإضافة إلى تصميمها الصلب،شهادات CE/FCCتضمن الامتثال لمعايير السلامة العالمية ومعايير EMC ، مما يجعلها مثالية لمشاريع المدن الذكية وأنظمة المرور المتكاملة مع إنترنت الأشياء.تشخيص LED في الوقت الحقيقيتوفير تنبيهات بصرية فورية لأخطاء الملفات (القطع القصيرة، الدوائر المفتوحة) وعدم انتظام الطاقة، مما يقلل من وقت استكشاف الأخطاء بنسبة 50%.مواقف السيارات التجارية، تقنية مكافحة التدخلات تمنع التشغيل الكاذب من عربات التسوق أو حركة المرور القريبة، في حين أن الحساسية القابلة للتعديل تضمن الفواتير الدقيقة في خطوط الرسوم.مدة الحياة الطويلة والصيانة المنخفضة تقلل من وقت التوقف في مناطق AGV. مقترنة معوظيفة إعادة ضبط تلقائيوضمان لمدة 5 سنوات، هذا الكاشف هو المزيج النهائي للاقتصاد، الدقة، والمتانة





حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 0




الخصائص



  • 1نطاق الكشف 15-2000 ميكرو ساعة
    • يدعم كاشف الحلقة نطاق كشف واسع من 15 μH إلى 2000 μH ، حيث يستوعب أحجام وتكوينات حلقة مختلفة للتطبيق متعدد الاستخدامات في سيناريوهات كشف حركة المرور المختلفة. مجموعة الكشف الواسعة تمكن جهاز الكشف عن الحلقة لدينا من الكشف عن جميع أنواع المركبات والدراجات النارية والسيارات والشاحنات الطويلة للغاية والحافلات وهلم جرا.
  • 2الجانب المدمج
    • يجمع المقصور المدمج والمصمم جيدًا بين جميع متطلبات الصناعة للميزات والوظائف، مما يسمح لهذه الكاشفة بتدميرها في أي نظام موجود للكشف عن حركة المرور.
  • 3قدرات تشخيص LED
    • تمكن القدرات التشخيصية الشاملة من التشخيص الدقيق لمشاكل الحلقة والتركيب والعروض من خلال LED ، مما يضمن أداءً مثاليًا ويقلل من وقت التوقف.
  • 4وقت الحضور المحدد
    • يمكن تحديد مخرج رله الحضور للحد من مخرج الكشف إلى وقت ثابت (أكثر من 30 دقيقة) بينما تظل السيارة في الحلقة ، مما يوفر المرونة في إدارة حركة المرور.
  • 5وقت وجود الحلقة
    • يمكن تحديد التداخل بين أجهزة الكشف عن الحلقة المجاورة من خلال الإشارة المتكاملة والقضاء عليها عن طريق ضبط إعداد التردد ، مما يضمن التشغيل الموثوق به.
  • 6رلايان منفصلان للخروج
    • رله الحضور A: يوفر مخرج الحضور ويمكن تمديده لمدة 0, 2, 5, 8, 10, 15, 20 أو 30 ثانية ، قابل للبرمجة باستخدام مفاتيح DIP خارجية ذات 10 طرق.
    • رلاي النبض B: قابلة للبرمجة باستخدام مفاتيح DIP خارجية ذات 10 طرق ، فهي توفر الوجود ، النبض عند الدخول ، النبض عند الخروج ، أو الخروج الفاشل ، مما يعزز مرونة الكشف.
  • 7زيادة الحساسية التلقائية (ASB)
    • تكتشف هذه الميزة بثقة مجموعات الشاحنات الكبيرة ومقطوراتها والمركبات ذات السرير العالي من خلال زيادة الحساسية تلقائيًا إلى أقصى حد عند اكتشاف السيارة ، مما يضمن تحديد دقة.
  • 8تعويضات التجول البيئي التلقائي
    • أجهزة الكشف عن الحلقات (أو أجهزة استشعار أخرى) تعدل وتعديل نفسها تلقائيًا لتغييرات الظروف البيئية.الحفاظ على دقة الكشف واستقراره على الرغم من اختلاف الأجواء والعوامل البيئية.
  • 9.10 مفتاح الدب
    • تصميم swich الغطاء يجعل إعداد كاشف الحلقة أسهل وأوضح، وهو أمر سهل الاستخدام للمستخدمين.يمكن للمستخدمين تعيين جميع الوظائف أولا ومن ثم تثبيت كاشف الحلقة.
  • 10-تداخلات مضادة للتداخل
    • من خلال مفتاح الغطس ، يمكن ضبط تردد كاشف الحلقة لمنع التداخل المتقاطع الناجم عن تركيب لفائف حلقة قريبة جدًا.



الاتصال



حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 1

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 2

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 3





إشارات و تبديل:
(1) إشارة تشغيل: إشارة تشغيل حمراء
  • الكشف عن LED: متواصل: يشير إلى الكشف عن المركبة.
  • التلميع ببطء: يشير إلى أن الحلقة قصيرة الحلقة أو أن عدد التواءات بعد الحلقة غير كاف.
  • التلميع بسرعة: يشير إلى أن الحلقة مفتوحة أو الكثير من الدورات بعد الحلقة.





(2) المفتاح 1 (التريمپوت) ، اختيار الحساسية
  • يمكن تعديل حساسية الحلقة بواسطة الـ trimpot المسجلة بـ "Sensitivity". يمكن للمستخدم اختيار 16 إعداد مختلفعن طريق تدوير العقدة مع 0 تكون الأقل حساسية و FF تكون الأكثر حساسية.



    حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 4



(3) مفتاح 2 (إعدادات مفاتيح التبديل)

1.DIP 1 و DIP 2 تعيين وظائف خاصة

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 5

2. DIP 3 و DIP 4 إعداد رله B الخروج

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 6

3إعداد إعادة ضبط تلقائية

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 7

4. DIP 6 و DIP 7 و DIP 8 تعيين رله تأخير

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 8

5. DIP 9 & DIP 10 تعيين التردد (40 K إلى 100 كيه هرتز). تستخدم لتجنب التداخل

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 9

  • في التطبيق، عندما يتم تثبيت اثنين أو أكثر من أجهزة الكشف عن الحلقة وحلقات الاستشعار، وضعت واحدةجهاز الكشف إلى التردد العالي والآخر إلى التردد المنخفض لتقليل آثار الكلام المتقاطع بين النظامين ((يجب أن تكون حلقات الاستشعار وأجهزة الكشف على بعد مترين على الأقل).
  • زر إعادة التثبيت: يرجى ملاحظة: يجب إعادة تعيين LD-100 في كل مرة يتم فيها تغيير الإعدادات على مفاتيح Dip.
موقع جهاز الكشف وتركيبه:
  • قم بتثبيت الكاشف في غطاء مقاوم للأجواء
  • يجب أن يكون الكاشف قريبًا من حلقة الاستشعار قدر الإمكان.
  • يجب دائماً تركيب الكاشف بعيداً عن الحقول المغناطيسية القوية
  • تجنب تشغيل أسلاك عالية الجهد بالقرب من أجهزة الكشف عن الحلقة.
  • لا تضع جهاز الكشف على الأشياء المتذبذبة.
  • عندما يتم تثبيت صندوق التحكم على بعد 10 أمتار من الحلقة ، يمكن استخدام الأسلاك العادية لربط صندوق التحكم بالحلقة. أكثر من 10 أمتار يتطلب استخدام كابل محمي ذو 2 نواة.لا تتجاوز المسافة 30 مترًا بين صندوق التحكم والحلقة.

    حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 10



تثبيت الحلقة:

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود سريع التركيب أو عصى الطحالب الساخنة ليتلاشى مع الطريقسطح.

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 11



مشكلة التصوير:

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 12

الشهادة

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 13






سلسلة المنتجات

LD-100 LD-102 LD-200 LD-202 JTHT-11

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 14

قناة واحدة

100-240 فولت AC

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 15

قناة واحدة

12-24 فولت AC/DC

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 16

قناة مزدوجة

100-240 فولت AC

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 17

قناة مزدوجة

12-24 فولت AV/DC

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 18

كابل الحلقة

305 م لفائف التيفلون

الـ LCR-MT

حساسية قابلة للتعديل 0-F كاشف حلقة مكافحة التداخل مع نطاق تدوير ذاتي 20-2000uh 16 طريق حساسية قابلة للاختيار 19



عدة أبعاد
